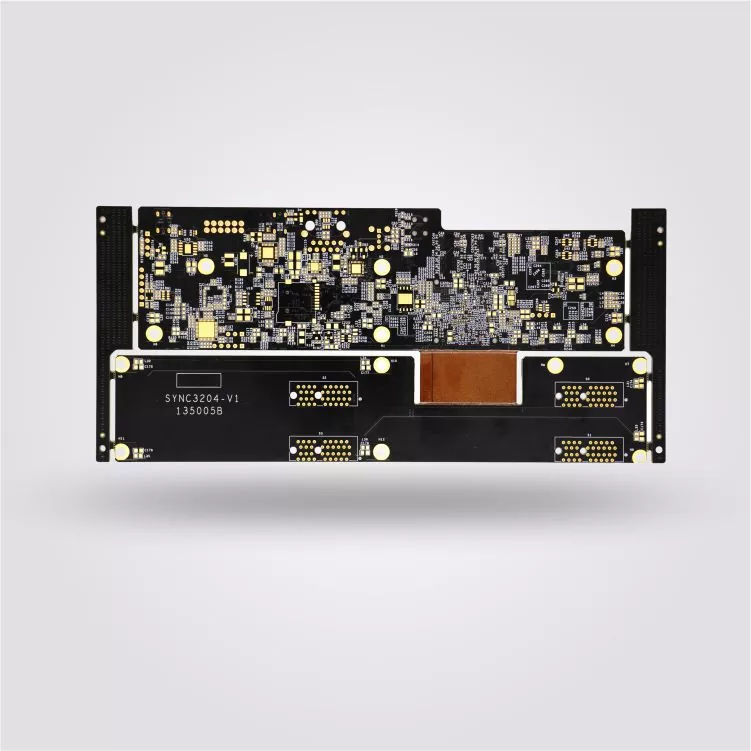

Testinstrument PCB

Testinstrument är utformade för att mäta, analysera och verifiera elektriska, fysiska eller industriella parametrar. PCB inuti dessa system påverkar direkt mätnoggrannheten eftersom den ansluter signalinsamlingskretsar, processorer, sensorer, kommunikationsmoduler och energihanteringsenheter.

Till skillnad från vanliga industriella styrkort kräver testinstrument PCB- och PCBA-produkter ofta bättre elektrisk konsistens. Små variationer i impedans, koppartjocklek, signaldirigering eller lödkvalitet kan påverka mätstabiliteten, särskilt i utrustning som används för kalibrering, laboratorieanalys och precisionstestning.

Shenzhen Aisen Electronics Co., Ltd. tillverkarTestinstrument PCB och PCBAlösningar för elektronisk mätutrustning, industriella testsystem, laboratorieinstrument och övervakningsanordningar. Med kapacitet som täcker 1-40 lager styva PCB, HDI PCB, rigid-flex PCB och PCBA-montage, stödjer Aisen kunder som kräver högdensitetskretsar, kontrollerad elektrisk prestanda och stabil produktionskvalitet.

PCB-krav för test- och mätutrustning

Ett testinstrument PCB är inte bara en anslutningsplattform för komponenter. Det är en del av mätsystemet som bestämmer hur exakt signaler samlas in, sänds och bearbetas.

Olika testenheter har olika PCB-krav.

Till exempel kräver en signalanalysator stabil högfrekvent överföring, medan ett effekttestinstrument kan kräva tjockare kopparlager för strömhantering. Laboratoriemätutrustning fokuserar vanligtvis på lågbrusdesign och långsiktig elektrisk stabilitet.

Vanliga krav inkluderar:

• Stabil signalöverföring
• Kontrollerad impedans
• Exakta kretsmått
• Pålitliga lödanslutningar
• Konsekvent prestanda under upprepad drift

Aisen Electronics justerar PCB-struktur, materialval och tillverkningsparametrar enligt de faktiska arbetsförhållandena för varje testapplikation.

Testinstrument PCB-applikationer

Elektronisk mätutrustning PCB

Elektronisk mätutrustning kräver kretskort med noggrann signalbehandlingskapacitet.

Applikationer inkluderar:

• Digitala multimetrar
• Oscilloskop
• Signalanalysatorer
• Datainsamlingssystem
• Elektronisk kalibreringsutrustning

Dessa produkter innehåller ofta känsliga analoga kretsar, processorer och kommunikationsgränssnitt. PCB-tillverkning måste kontrollera faktorer som linjebredd, dielektrisk tjocklek och kopparfördelning för att minska signalvariationen.

Aisen tillverkar flerlagers PCB och HDI PCB-lösningar för mätutrustning som kräver kompakta layouter och stabil elektrisk prestanda.

Industriellt testsystem PCB

Industriell testutrustning arbetar vanligtvis kontinuerligt i produktionsmiljöer.

Jämfört med laboratorieinstrument lägger industriella testsystem mer tonvikt på hållbarhet, produktionskonsistens och kompatibilitet med automationssystem.

Typiska applikationer inkluderar:

• Automatiserad inspektionsutrustning
• Kvalitetstestsystem
• Tillverkar teststationer
• Övervakningsutrustning

För dessa applikationer tillhandahåller Aisen flerskikts PCB- och PCBA-tillverkning med strikt processkontroll från produktion av inre lager till slutmontering.

Kalibreringsutrustning PCB

Kalibreringsutrustning kräver hög mätnoggrannhet eftersom den används för att verifiera prestanda hos andra enheter.

PCB-designen måste minimera elektriska störningar och bibehålla stabila signalvägar.

Viktiga tillverkningsfaktorer inkluderar:

• Kontrollerad impedans
• Låg variation i koppartjocklek
• Noggrann borrning
• Pålitlig ytfinish

Aisen Electronics använder AOI-inspektion, elektrisk testning, impedanstestning och dimensionell inspektion för att bibehålla PCB-konsistens.

Tillverkningskapacitet för testinstrument PCB och PCBA

Tillverkare av testutrustning kräver ofta anpassade PCB-strukturer eftersom olika instrument har olika elektriska krav.

Shenzhen Aisen Electronics Co., Ltd. tillhandahåller:

Dessa möjligheter gör att Aisen kan tillverka både standardtestkort och komplexa flerskiktsstrukturer som används i elektronisk precisionsutrustning.

PCB-tekniker som används i testutrustning

Multilayer PCB för komplexa mätkretsar

Många testinstrument integrerar flera funktioner, inklusive signalinsamling, bearbetning, kommunikation och energihantering.

Flerskiktiga PCB-strukturer ger ytterligare routingutrymme och bättre separation mellan olika kretssektioner.

Aisen tillverkar flerskiktskort upp till 40 lager, som stöder komplexa kretsdesigner som kräver:

• Flera signallager
• Kraftdistributionslager
• Markplansdesign
• Förbättrad elektromagnetisk prestanda

HDI PCB för kompakta testenheter

Modern testutrustning blir mindre samtidigt som den lägger till fler funktioner.

HDI-teknik använder lasermikrovias för att öka routingdensiteten och minska PCB-storleken.

Aisen HDI tillverkningskapacitet inkluderar:

• HDI 1-stegs och 2-stegs strukturer
• Laserborrningsförmåga: 75μm-150μm
• Fine-line kretsbehandling
• Komponentmontering med hög densitet

Dessa teknologier är lämpliga för bärbar mätutrustning och kompakta elektroniska system.

Rigid-Flex PCB för begränsat installationsutrymme

Vissa testenheter kräver flexibla anslutningar mellan olika funktionsmoduler.

Rigid-flex PCB kombinerar styva ytor för komponentmontage med flexibla sektioner för platsbesparande installation.

Aisen tillverkar rigid-flex PCB-lösningar för applikationer där:

• Det inre utrymmet är begränsat
• Kabelanslutningar måste minskas
• Mekanisk tillförlitlighet är viktig

PCBA-tillverkningskapacitet för testutrustning

För precisionstestutrustning måste PCB-tillverkning och monteringskvalitet kontrolleras tillsammans.

Aisen Electronics tillhandahåller kompletta PCBA-tjänster inklusive SMT, DIP-montering, lödpastautskrift, AOI-inspektion, röntgeninspektion och elektrisk testning.

PCBA-kapacitet:

Denna integrerade produktionskapacitet hjälper kunder att minska leverantörskoordinationen och upprätthålla konsistens från PCB-tillverkning till färdig montering.

Kvalitetskontroll under testning av instrument PCB-produktion

Mätutrustning kräver stabil PCB-prestanda eftersom fel kan påverka testnoggrannheten och utrustningens kalibreringsresultat.

Aisen Electronics kontrollerar kvaliteten genom hela produktionsprocessen.

Besiktningen inkluderar:

• Inkommande materialbesiktning
• Inspektion av inre lager
• AOI-inspektion
• Provning av koppartjocklek
• Elektrisk provning
• Impedanstestning
• Röntgeninspektion
• Slutlig kvalitetskontroll

Företaget arbetar enligt ISO9001, ISO14001 och IATF16949 kvalitetsledningssystem.

Kvalitetsmål:

• Produktutbyte ≥99,8 %
• Leveransgrad i tid ≥99 %
• Kundklagomålsfrekvens ≤0,5 %

Ytfinishar för testinstrument PCB

Olika testapplikationer kräver olika ytbehandlingar beroende på komponenttyper och serviceförhållanden.

Tillgängliga alternativ inkluderar:

Val av ytfinish utvärderas enligt lödprocess, komponentstruktur och krav på produktens livslängd.

Varför välja Aisen Electronics för att testa instrument PCB och PCBA

Tillverkare av testutrustning behöver PCB-leverantörer som förstår både elektrisk prestanda och tillverkningskonsistens.

Shenzhen Aisen Electronics Co., Ltd. kombinerar PCB-tillverkning, HDI-teknik, rigid-flex-tillverkning och PCBA-montering i ett produktionssystem.

Med en 50 000 kvadratmeter stor produktionsanläggning, avancerad tillverkningsutrustning och mer än 20 års erfarenhet av PCB-tillverkning, tillhandahåller AisenTestinstrument PCB och PCBAlösningar för kunder som kräver precision, stabilitet och repeterbar produktionskvalitet.

FAQ

Vilken testutrustning använder Aisen PCB-lösningar?

Aisen PCB-lösningar används i elektronisk mätutrustning, kalibreringssystem, industriella testanordningar, laboratorieinstrument, övervakningssystem och datainsamlingsutrustning.

Kan Aisen tillverka flerskiktskretskort för precisionsmätutrustning?

Ja. Aisen tillverkar flerskiktskretskort från 1 till 40 lager med kontrollerade tillverkningsprocesser för elektroniska precisionsapplikationer.

Kräver testinstrumentets PCB impedanskontroll?

För applikationer som involverar känsliga signaler eller höghastighetsöverföring, hjälper impedanskontroll att bibehålla signalintegritet och mätstabilitet.

Tillhandahåller Aisen PCB-montagetjänster?

Ja. Aisen tillhandahåller SMT-, DIP-, inspektions- och testtjänster tillsammans med PCB-tillverkning.

Vilka PCB-material är lämpliga för testutrustning?

Vanliga material inkluderar FR-4, hög-Tg-material och specialiserade laminat som valts ut efter temperatur, frekvens och tillförlitlighetskrav.
