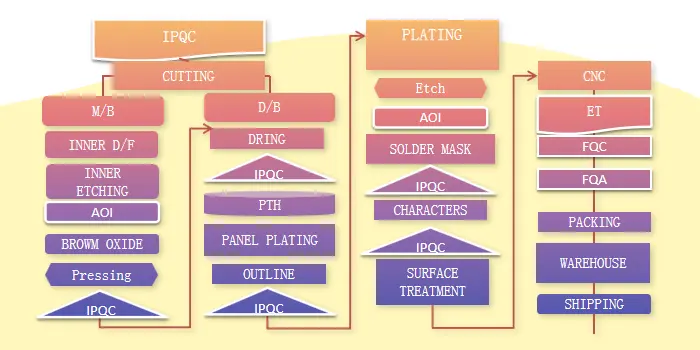

Processflöde
Processflöde

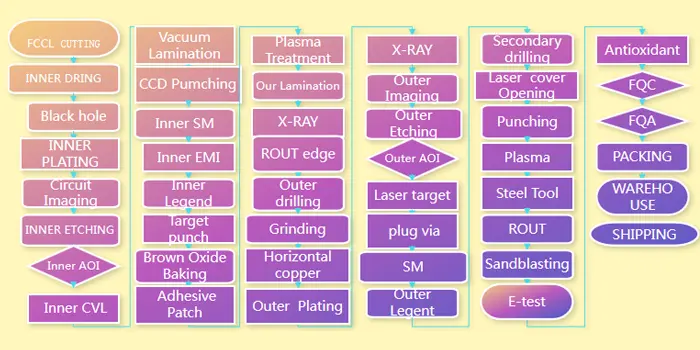

Flex-Rigid Board Process Flow
PCB Process Capabilities
|
projekt |
Parametrar |
|
Antal lager |
1-40 lager |
|
Maximal PCB-storlek |
730mm*630mm |
|
Färdig PCB-tjocklek |
0,3 mm ~ 5,0 mm |
|
Mekanisk borrhålsstorlek |
0,15 mm ~ 6,5 mm |
|
Laserborrstorlek |
75μm~150μm |
|
Maximal koppartjocklek |
10 OZ |
|
Minsta kärntjocklek |
0,05 mm |
|
Minsta linjebredd (20±3 yta koppar) |
0,05 mm/2 mil |
|
Minsta radavstånd (20±3 yta koppar) |
0,05 mm/2 mil |
|
Minsta kretsring |
3 mil |
|
Minsta konturtolerans |
±0,1 mm |
|
projekt |
Massproduktionsprocesskapacitet |
Extrem räckviddsförmåga |
|
Maximal storlek |
630*730 mm |
630*730 mm |
|
Hålpositionstolerans |
±0,05 mm |
±0,038 mm |
|
Mekanisk bländarstorlek |
Ø0,2mm~Ø6,5mm |
Ø0,15mm~Ø6,5mm |
|
Laserborrstorlek |
100 μm |
Ø75μm~Ø150μm |
|
Minsta spårhålsstorlek |
Ø0,50 mm |
Ø0,45 mm |
|
PTH storlekstolerans |
±0,075 mm |
±0,05 mm |
|
NPTH storlekstolerans |
±0,05 mm |
±0,05 mm |
Borrning
Plätering
linje
|
projekt |
Massproduktionsprocesskapacitet |
Extrem räckviddsförmåga |
|
elektropläteringsprocessen produktionsstorlek |
≤730 mm |
≤735 mm |
|
Tjocklek på galvaniseringsprocessen |
0,3 mm~2,0 mm |
0,2 mm ~ 2,4 mm |
|
Hål koppartjocklek |
13μm~25μm |
13μm~40μm |
|
Jämnhet i ytan av koppartjocklek |
R≤0,004 mm |
R≤0,002 mm |
|
Jämnhet i hålets koppartjocklek |
±0,005 mm |
±0,003 mm |
|
kapacitet för genomgående djup |
8:1 |
10:1 |
|
Möjlighet för blindhålsdjup |
0,8:1 |
1:1 |
|
projekt |
Massproduktionsprocesskapacitet |
Extrem räckviddsförmåga |
|
PCB tjocklek |
0,075~5,0 mm |
0,05~5,0 mm |
|
Exponera positionstolerans |
±0,015 mm |
±0,008 mm |
|
Min hål ring |
Ensidigt≥0,04 mm |
Ensidigt≥0,03 mm |
|
1/3 OZ bas koppar minsta linjebredd/linjeavstånd |
0,05 mm/0,05 mm |
0,045 mm/0,045 mm |
|
1/2 OZ bas koppar minsta linjebredd/linjeavstånd |
0,075 mm/0,075 mm |
0,05 mm/0,05 mm |
|
1 OZ bas kopparetsningstolerans |
0,1 mm/0,1 mm |
0,075 mm/0,075 mm |
|
1/3 OZ botten kopparetsningstolerans |
±0,005 mm |
±0,005 mm |
|
1/2 OZ botten kopparets tolerans |
±0,005 mm |
±0,005 mm |
PCBA-processkapacitet
|
PUNKT |
Allmän förmåga |
Särskild förmåga |
|
Max storlek |
50x50mm-810x490mm |
810×490 mm |
|
Min PITCH |
0,4 mm-4 mm |
0,38 mm 3,8 mm |
|
Minsta PIN-avstånd |
0,15 mm |
0,14 mm |
|
Min BGA diameter |
0,25 MM |
0,22 MM |
|
Min storlek på komponenter |
0201 CHIP |
01005 CHIP |
|
Max storlek på komponenter |
32 mm |
45 mm |
|
Max höjd på SMT-komponenter |
≤10 mm |
13 mm |
|
kontrollera precisionen av lödpastans tjocklek |
±0,04 mm |
±0,03 mm |
|
offsetprecision för lödpastatryckning |
±0,05 mm |
±0,025 mm |
|
Precision av element migration |
≤0,15 mm |
≤0,10 mm |
|
precision hos elementet att flyta högt |
≤0,15 mm |
≤0,10 mm |
|
Minsta avstånd mellan komponenter och delar |
0,3 mm |
0,25 mm |
|
Minsta avstånd mellan komponenter och delar (Form-In-Place) |
≥0,6 mm |
0,4~0,6 mm |
|
minsta avstånd mellan delar och test (Form-In-Place) |
≥0,7 mm |
0,5~0,7 mm |
|
minsta bredd på lim (Form-In-Place) |
0,8 mm8 |
0,6 mm6 |
|
minsta avstånd mellan delar och formkant (Form-In-Place) |
≥1 mm |
0,7~1 mm |
