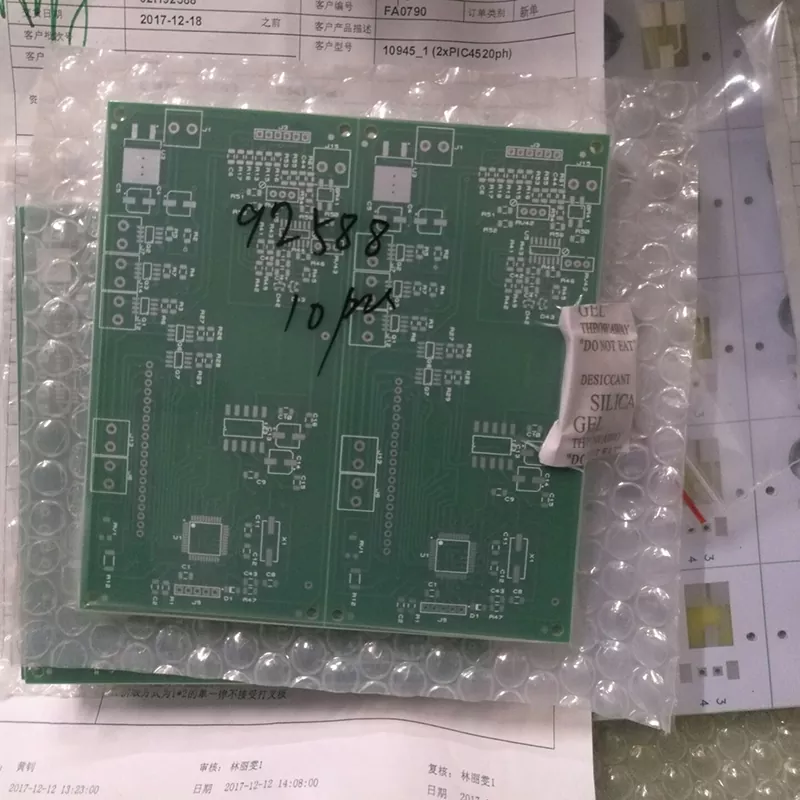

Elektriska mätinstrument PCB

Elektriska mätinstrument hanterar ofta svaga analoga signaler, där även mindre störningar kan påverka den slutliga avläsningsnoggrannheten. Jämfört med konventionella elektroniska produkter kräver mätutrustning PCB-designer som ger bättre bruskontroll, stabil signalöverföring och konsekvent elektrisk prestanda.

Våra kretskort är designade med optimerad spårrouting, korrekta jordningsstrukturer och kontrollerad impedansteknik för att minska signaldistorsion orsakad av elektromagnetisk störning (EMI). Detta är särskilt viktigt för instrument som oscilloskop, digitala multimetrar och effektanalysatorer, där mätnoggrannheten i hög grad beror på stabiliteten hos signalbehandlingskretsar.

Termisk stabilitet för långvarig instrumentdrift

Många elektriska mätanordningar arbetar kontinuerligt i laboratorier, produktionslinjer eller testmiljöer. Under långvarig drift kan temperaturvariationer påverka Elektriska Mätinstrument PCB:s elektriska egenskaper och komponentprestanda.

Genom att välja lämpliga substratmaterial och optimera kopparfördelningen hjälper våra PCB-lösningar till att förbättra termisk stabilitet och bibehålla konsekvent mätprestanda under olika driftsförhållanden.

Flerlagers PCB-lösningar för komplexa mätsystem

High-Density Routing för avancerade mätenheter

Moderna mätinstrument integrerar fler funktioner i mindre kapslingar, inklusive signalinsamling, databehandling, kommunikationsmoduler och strömhanteringskretsar. Detta kräver PCB med högre routingdensitet och bättre kretsisolering.

Våra flerskiktiga PCB-strukturer stöder upp till 32 lager, vilket gör det möjligt för ingenjörer att separera känsliga analoga kretsar från digitala och kraftsektioner. Denna designstrategi minskar interferens mellan olika funktionsmoduler och förbättrar instrumentets övergripande tillförlitlighet.

Flexibla PCB-strukturer för olika produktkrav

Olika mätprodukter har olika krav på PCB. Bärbara testare fokuserar på kompakt storlek och lätt design, medan laboratorieinstrument kräver högre signalstabilitet och mer komplex kretsintegrering.

Vi tillhandahåller skräddarsydda PCB-strukturer baserat på applikationskrav, inklusive lagerkonfiguration, skivtjocklek, kopparvikt och materialval.

Precisionstillverkningskapacitet

Tillverkningsnoggrannhet Stödjer mättillförlitlighet

För mätutrustning påverkar PCB-tillverkningsprecision direkt produktens prestanda. Små avvikelser i linjebredd, lagerinriktning eller impedanskontroll kan påverka signalöverföringskvaliteten.

Våra tillverkningsmöjligheter inkluderar:

Dessa funktioner tillåter oss att stödja både standardprodukter för elektroniska mätningar och högprecisionsindustriinstrument.

Materialval för kretskort för elektriska mätinstrument

Att välja PCB-material baserat på applikationsförhållanden

Substratmaterialet spelar en viktig roll för elektrisk stabilitet, värmebeständighet och signalprestanda. För allmän mätutrustning ger FR-4-material en balanserad lösning mellan kostnad och tillförlitlighet.

För tillämpningar som kräver högre termisk resistans eller förbättrad signalprestanda kan hög-Tg-material eller specialiserade högfrekventa laminat väljas enligt driftsförhållanden.

Materialvalet utvärderas baserat på arbetstemperatur, signalegenskaper, förväntningar på produktens livslängd och applikationsmiljö.

Kvalitetskontroll under hela PCB-produktionen

Processkontroll från råmaterial till färdigt PCB

Pålitlig mätutrustning kräver konsekvent PCB-kvalitet genom varje produktionssats. Vår kvalitetsledningsprocess omfattar materialinspektion, produktionsövervakning och slutlig elektrisk testning.

Inkommande material kontrolleras före produktion för att verifiera specifikationer och elektriska egenskaper. Under tillverkningen hjälper AOI-inspektion och processövervakning att identifiera potentiella defekter i ett tidigt skede.

Före leverans genomgår färdiga PCB elektriska tester och visuell inspektion för att säkerställa att de uppfyller kundernas krav.

Tillämpningar av elektriska mätinstrument PCB

Utrustning för laboratorietestning

Våra PCB används i laboratorieinstrument inklusive oscilloskop, signalgeneratorer och effektanalysutrustning.

Dessa applikationer kräver utmärkt signalintegritet, stabila elektriska egenskaper och tillförlitlig drift eftersom mätnoggrannheten direkt påverkar testresultaten.

Bärbara mätenheter

Bärbara instrument kräver kompakta PCB-designer samtidigt som den elektriska prestandan bibehålls.

Våra PCB-lösningar stöder lättviktsdesign för handhållna enheter som digitala multimetrar och elektroniska testare, vilket hjälper tillverkare att uppnå mindre produktstrukturer utan att offra tillförlitlighet.

Industriella övervakningssystem

Industriell mätutrustning arbetar ofta under kontinuerliga arbetsförhållanden och kräver stark miljöanpassning.

Våra kretskort stöder applikationer som energiövervakningssystem, industriella analysatorer och utrustning för testning av strömkvalitet där långtidsstabilitet är avgörande.

Ingenjörsstöd för PCB-utveckling

Stödja produktutveckling från prototyp till massproduktion

PCB-prestanda är nära relaterad till konstruktionsbeslut i ett tidigt skede. Vårt ingenjörsteam arbetar med kunder under produktutvecklingen för att se över PCB-strukturer, optimera tillverkningsbarheten och minska potentiella produktionsrisker.

Genom DFM-analys, prototypverifiering och produktionsstöd hjälper vi kunder att förbättra utvecklingseffektiviteten och uppnå en smidigare övergång från prototyp till volymtillverkning.

Vanliga frågor

Vilken typ av PCB är lämplig för elektriska mätinstrument?

Elektriska mätinstrument kräver vanligtvis PCB med stabil elektrisk prestanda, bra brusresistans och exakt signalöverföringsförmåga. Lämplig PCB-struktur beror på instrumenttyp, kretskomplexitet och krav på mätnoggrannhet.

Kan du tillverka PCB för högprecisions laboratorieutrustning?

Ja. Vi tillhandahåller flerlagers PCB-tillverkningslösningar för laboratorie- och industriell mätutrustning som kräver hög signalstabilitet och tillförlitlig långtidsdrift.

Hur säkerställer du PCB-kvalitet för mätapplikationer?

Kvaliteten kontrolleras genom materialinspektion, produktionsövervakning, AOI-inspektion och slutlig elektrisk testning för att säkerställa att varje PCB uppfyller kraven på prestanda och tillförlitlighet.
