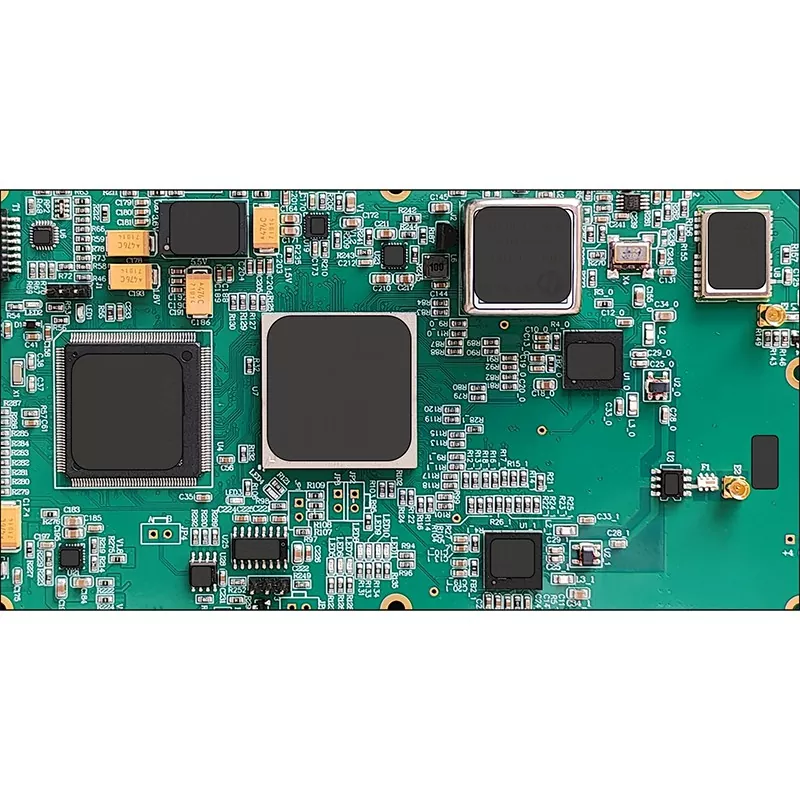

Servomotor PCB

Servomotorsystem används ofta i automationsutrustning där positioneringsnoggrannhet, svarshastighet och långtidsstabilitet är avgörande. Kretskortet inuti en servodrivenhet fungerar som anslutningsplattformen mellan kraftmoduler, styrenheter, återkopplingssensorer och kommunikationsgränssnitt, vilket direkt påverkar systemets prestanda.

Shenzhen Aisen Electronics Co., Ltd. specialiserar sig på specialtillverkning av servomotorers PCB för industriell automation, robotik, CNC-utrustning, halvledarmaskiner och precisionskontrollsystem. Med över 20 års erfarenhet av PCB-tillverkning tillhandahåller Aisen pålitliga PCB- och PCBA-lösningar baserade på avancerad produktionskapacitet, teknisk support och strikt kvalitetsstyrning.

Till skillnad från konventionella styrkort behöver servomotorkort hantera högfrekventa omkopplingssignaler, hög strömöverföring, termisk stress och känslig återkopplingskommunikation. Aisen kombinerar flerskikts PCB-teknik, tung kopparbearbetning, HDI-tillverkningskapacitet och professionella testmetoder för att stödja krävande motion control-applikationer.

Från prototypverifiering till volymproduktion arbetar Aisen med globala kunder för att optimera PCB-strukturer, välja lämpliga material och tillverka kretskort som uppfyller industriella tillförlitlighetskrav.

Lösningar för Precision Motion-applikationer

Servosystem installeras vanligtvis i utrustning där även små signalfel eller instabil kraftöverföring kan påverka maskinens noggrannhet. Kretskortsdesignen måste samordna flera funktioner, inklusive motorstyrning, återkopplingsbehandling av kodare, kommunikationsöverföring och energihantering.

Aisen Servo Motor PCB-lösningar används i:

Genom optimerad kretslayout, kontrollerad impedansdesign och pålitliga tillverkningsprocesser hjälper Aisen kunder att förbättra utrustningens stabilitet och driftseffektivitet.

Tillverkningsförmåga och produktionsstyrka

Shenzhen Aisen Electronics Co., Ltd. driver en 50 000㎡ tillverkningsanläggning med 20 produktionslinjer och en årlig produktionskapacitet på cirka 2 miljoner kvadratmeter kretskort.

Företaget fokuserar på högprecisions-PCB-tillverkning, inklusive 1-40 lager styva PCB-skivor, rigid-flex-kort, HDI-kort, högfrekvenskort, aluminiumbaserade PCB och tunga kopparskivor.

Aisens produktionskapacitet inkluderar:

Med avancerad tillverkningsutrustning, inklusive högprecisions CNC-borrmaskiner och automatiserade inspektionssystem, stödjer Aisen både prototyputveckling och storskalig produktion.

Elektriska prestanda och designöverväganden

Servostyrningsapplikationer kombinerar kraftkretsar och känsliga elektroniska signaler i ett begränsat PCB-utrymme. En tillförlitlig design kräver noggrant övervägande av strömkapacitet, signalöverföring, värmeavledning och elektromagnetisk kompatibilitet.

Strömkrets och strömhantering

Servodrivenheter upplever ofta snabba strömförändringar under acceleration, inbromsning och belastningsvariation. Om PCB-kopparkonstruktionen är otillräcklig kan överdriven värmeutveckling påverka systemets tillförlitlighet.

Aisen stöder tillverkning av tunga koppar-PCB med koppartjocklek upp till 6 oz. Denna teknik förbättrar strömförande förmåga och hjälper till att upprätthålla stabil drift i kraftintensiva applikationer.

Teknisk utvärdering inkluderar val av koppartjocklek, beräkning av spårbredd, via strukturoptimering och kraftdistributionsdesign för att möta specifika driftsförhållanden.

Återkopplingssignal och kommunikationssäkerhet

Servosystem är beroende av korrekta återkopplingssignaler från givare och sensorer. Dålig routing eller elektromagnetisk störning kan minska positioneringsnoggrannheten eller påverka kommunikationsstabiliteten.

Aisen tillhandahåller PCB-lösningar som stöder:

• Kodaråterkopplingskretsar
• KAN kommunikation
• RS485-gränssnitt
• Industriella Ethernet-anslutningar
• Höghastighetssignalöverföring

Genom optimerad lageruppsättning, jordningsstruktur, impedanskontroll och signalseparationsdesign hjälper Aisen till att upprätthålla tillförlitlig kommunikation mellan styrenheter, frekvensomriktare och motorer.

Termisk kontroll för långtidsdrift

Kontinuerlig drift i industriella miljöer genererar värme från kraftkomponenter och kopplingsanordningar. Effektiv värmehantering är viktig för att bibehålla PCB-prestanda och förlänga utrustningens livslängd.

Aisen tillämpar olika termiska designmetoder enligt applikationskrav, inklusive tunga kopparskikt, termiska vior, kopparbalansoptimering och lämpligt materialval.

För miljöer med hög temperatur kan ingenjörer rekommendera material med hög TG eller anpassade PCB-strukturer för att förbättra värmebeständigheten.

Materialval enligt applikationsvillkor

Olika servosystem har olika elektriska och miljömässiga krav. Aisen ger materialrekommendationer enligt arbetstemperatur, effektbehov, signalfrekvens och förväntad livslängd.

Kontrollerad tillverkningsprocess

Servokretskort integrerar kraftöverföring, styrsignaler och kommunikationsfunktioner. Varje tillverkningssteg kräver strikt processkontroll för att säkerställa elektrisk prestanda och produktionskonsistens.

Teknisk granskning före produktion

Innan tillverkningen påbörjas granskar Aisens ingenjörer kunddesignfiler, inklusive Gerber-filer, PCB-specifikationer, uppsättningskrav och stycklistinformation.

Den tekniska granskningen utvärderar:

• Kretstillverkbarhet
• Signal routing struktur
• Termisk design
• Kraftfördelning
• Genomförbarhet för produktion

Denna process hjälper till att identifiera potentiella tillverkningsrisker innan massproduktion.

Precisionskretsbildning

För flerskiktskort produceras inre skikt genom precisionsavbildning, etsning och inspektionsprocesser.

Avancerad produktionskontroll säkerställer:

• Noggranna kretsmönster
• Stabil lagerinriktning
• Tillförlitlig elektrisk anslutning

AOI-inspektion utförs under produktionen för att upptäcka potentiella defekter i ett tidigt skede.

Layer Bonding and Hole Processing

Flerskiktsstrukturer binds under kontrollerade temperatur- och tryckförhållanden.

CNC-borrningsteknik används för att skapa pålitliga genomgående hål och vior, vilket säkerställer korrekt anslutning mellan PCB-skikt.

För komplexa konstruktioner hjälper precisionsborrning att uppnå kompakt dragning och förbättrad elektrisk prestanda.

Kopparplätering och ytbehandling

Kopparplätering bygger pålitliga anslutningar mellan PCB-skikt och förbättrar strömöverföringsförmågan.

Aisen kontrollerar koppartjocklekens konsistens genom hela produktionen. Tillgängliga ytfinishar inkluderar ENIG, HASL, OSP, Immersion Silver och Immersion Tin enligt kundens önskemål.

Inspektion och elverifiering

Före leverans genomgår varje bräda omfattande inspektionsprocedurer.

Testning inkluderar:

• AOI-inspektion
• Flygande sondtestning
• Elektrisk kontinuitetstestning
• Dimensionell inspektion
• Slutlig inspektion av utseende

Dessa kvalitetskontroller säkerställer att levererade produkter uppfyller kundens specifikationer.

Integrerade PCB-monteringstjänster

Förutom PCB-tillverkning tillhandahåller Shenzhen Aisen Electronics Co., Ltd. kompletta PCBA-tillverkningstjänster för att hjälpa kunder att förenkla leverantörshantering.

Monteringsförmågan inkluderar SMT-placering, montering genom hål, komponentförsörjning och funktionstestning.

Aisen stödjer:

Denna integrerade tillverkningsmodell tillåter kunder att effektivt gå från prototypvalidering till kommersiell produktion.

Ingenjörsstöd för kundanpassade projekt

Varje servosystem har olika krav beroende på motortyp, arbetsmiljö, styrmetod och effektnivå.

Aisen tillhandahåller ingenjörsstöd under hela utvecklingsprocessen, inklusive optimering av PCB-stack, materialval, förbättring av kraftkretsar och analys av tillverkningsförmåga.

För högpresterande rörelsekontrollapplikationer utvärderar ingenjörer:

• Aktuella krav
• Värmeavledningsförhållanden
• Risker för signalstörningar
• Kommunikationskrav
• Produktionssäkerhet

Detta samarbete hjälper kunderna att minska utvecklingsrisker och förbättra produktkonsistensen.

Kvalitetsledning under hela produktionen

Servoapplikationer fungerar vanligtvis i industriella miljöer där PCB-tillförlitlighet direkt påverkar utrustningens prestanda.

Shenzhen Aisen Electronics Co., Ltd. följer kvalitetsledningssystemen ISO9001, ISO14001 och IATF16949 under hela tillverkningen.

Företaget upprätthåller strikta kvalitetsmål:

Kvalitetshantering omfattar inspektion av inkommande material, produktionsövervakning och slutproduktverifiering.

Varför globala kunder väljer Aisen

Med mer än 20 års erfarenhet av PCB-tillverkning tillhandahåller Shenzhen Aisen Electronics Co., Ltd. pålitligt tillverkningsstöd för industriella elektronikkunder över hela världen.

Aisen fördelar inkluderar:

Avancerad tillverkningsinfrastruktur

Företaget äger en storskalig PCB-produktionsanläggning med avancerad utrustning, flera produktionslinjer och professionella inspektionssystem.

Erfarenhet av högtillförlitliga applikationer

Aisen PCB-produkter används i fordonselektronik, industriella styrsystem, 5G-kommunikationsutrustning, energilagringsmoduler, medicinsk utrustning och intelligenta tillverkningstillämpningar.

Flexibel produktionskapacitet

Aisen stödjer:

Prototyptillverkning
Små partiordrar
Tillverkning i medelvolym
Storskalig produktion

Ingenjörssamarbete

Från den första designgenomgången till den slutliga produktionen arbetar Aisen nära kunderna för att förbättra PCB-prestanda, tillverkningsbarhet och produktionseffektivitet.

Vanliga frågor

Vad är en servomotor PCB?

En servomotor PCB är ett specialiserat kretskort som används i servodrivning och rörelsekontrollsystem. Den hanterar kraftfördelning, styrsignaler, kommunikationsgränssnitt och återkopplingssignaler som krävs för korrekt motordrift.

Vilken typ av PCB används vanligtvis i servosystem?

Servoapplikationer använder vanligen flerskikts-PCB, tunga koppar-PCB, HDI-kort och hög-TG-material beroende på effektkrav, kretskomplexitet och miljöförhållanden.

Kan Aisen tillverka skräddarsydda skivor för servoapplikationer?

Ja. Shenzhen Aisen Electronics Co., Ltd. tillhandahåller skräddarsydd PCB-tillverkning baserat på kundernas krav, inklusive lagerantal, material, koppartjocklek, ytfinish och monteringsbehov.

Tillhandahåller Aisen monteringstjänster?

Ja. Aisen tillhandahåller kompletta PCBA-lösningar inklusive PCB-tillverkning, SMT-montering, komponentförsörjning, testning och slutinspektion.

Vilka filer krävs för offert?

Kunder tillhandahåller vanligtvis:

Gerber filer
PCB-specifikationer
Uppstaplingskrav
BOM-filer
Monteringsritningar
Tekniska krav

Kan Aisen producera tunga kopparkonstruktioner?

Ja. Aisen stöder tung koppartillverkning med koppartjocklek upp till 6 oz för applikationer som kräver högre strömkapacitet och förbättrad termisk prestanda.

Begär en anpassad lösning

Shenzhen Aisen Electronics Co., Ltd. tillhandahåller servomotor-PCB-tillverkning och PCBA-monteringslösningar för industriell automation, robotik, CNC-utrustning och precisionssystem för rörelsekontroll.

Med avancerad tillverkningskapacitet, professionell ingenjörssupport och strikt kvalitetsstyrning hjälper Aisen globala kunder att utveckla pålitliga elektroniska lösningar från prototyp till massproduktion.

Kontakta Aisen idag för att diskutera dina projektkrav.
