Vad gör konsumentelektronik PCB och PCBA väsentliga för högpresterande elektroniska produkter?

Från smarttelefonen i fickan till den smarta högtalaren i ditt vardagsrum, den sömlösa funktionaliteten och höga prestanda hos modern hemelektronik drivs av två obesjungna hjältar: Printed Circuit Board (PCB) och Printed Circuit Board Assembly (PCBA). AKonsumentelektronik PCB och PCBAär den strukturella och elektriska ryggraden i alla enheter, och tillhandahåller den kritiska sammankopplingen som gör att komponenter kan kommunicera och fungera som ett enhetligt system. Utan ett noggrant utformat, tillförlitligt tillverkat kretskort och en felfritt utförd monteringsprocess skulle de mest avancerade processorerna och banbrytande sensorerna inte vara något annat än en samling frånkopplade silikonbitar. Konsumenternas obevekliga efterfrågan på mindre, snabbare, kraftfullare och funktionsrika enheter har satt enorm press på PCB- och PCBA-industrin. PåShenzhen Aisen Electronics Co., Ltd., har vår fabrik legat i framkant av denna utveckling och anpassat våra processer för att möta de stränga kraven för 5G, artificiell intelligens och IoT-applikationer. Den här artikeln kommer att utforska de mångfacetterade skälen till varför PCB och PCBA inte bara är komponenter, utan de väsentliga möjliggörarna för högpresterande elektroniska produkter.

Resan från en konceptuell elektronisk design till en påtaglig, högpresterande produkt är komplex, och PCB och PCBA är den fysiska manifestationen av den designen. En högpresterande produkt kräver en högpresterande grund. Denna grund bygger på tre kritiska pelare: förmågan att hantera höghastighetssignalintegritet för att förhindra dataförlust och störningar, förmågan att effektivt avleda värme för att säkerställa enhetens livslängd och tillförlitlighet, och förmågan att ta emot allt mer miniatyriserade komponenter utan att offra prestanda. Dessutom, inom konsumentelektronikområdet, där marginalerna är snäva och tiden till marknad är avgörande, är tillförlitligheten och konsistensen hos PCB- och PCBA-försörjningskedjan av största vikt. Ett enda produktionsfel kan leda till en våg av avkastning, skada varumärkets rykte och lönsamhet. När vi går djupare in i de tekniska och operativa aspekterna av PCB och PCBA kommer vi att avslöja de specifika designreglerna, tillverkningsteknikerna och rigorösa testprotokoll som skiljer ett enbart funktionellt kort från ett som verkligen möjliggör hög prestanda och långsiktig tillförlitlighet.

Innehållsförteckning

• 1. Vad är utvecklingen av PCB för konsumentelektronik?
• 2. Hur löser PCBA utmaningarna med miniatyrisering?
• 3. Vilka tekniska specifikationer definierar högpresterande PCB?
• 4. Hur förbättrar avancerade tillverkningsprocesser tillförlitligheten?
• Vanliga frågor (FAQ)
• Avslutning och projektkonsultation

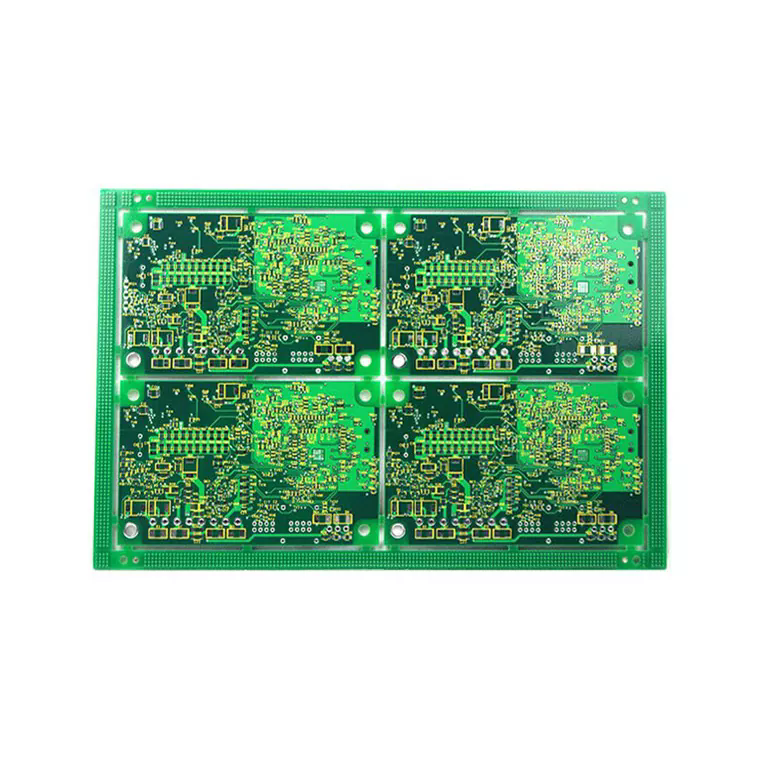

Vad är utvecklingen av PCB för konsumentelektronik?

För att förstå varförKonsumentelektronik PCB och PCBAär avgörande för högpresterande produkter idag är det lärorikt att titta på deras utveckling. Resan från 1960-talets skrymmande, enkelsidiga PCB till de otroligt täta, flerskiktiga och flexibla kretsar vi använder nu är ett bevis på den obevekliga strävan efter miniatyrisering och prestanda. I de tidiga dagarna var en PCB:s primära funktion att ersätta punkt-till-punkt-ledningar, vilket gör elektroniska enheter mer tillförlitliga och lättare att tillverka. När den integrerade kretsen (IC) dök upp och började växa i komplexitet, utökades kretskortets roll från ett enkelt ledningssubstrat till en noggrant konstruerad sammankoppling som var tvungen att hantera elektriska signaler med ständigt ökande frekvenser och hastigheter.

Tänk på exemplet med mobiltelefonen. Den första generationen mobiltelefoner på 1980-talet använde 1-2 lagers PCB med relativt generösa spårbredder och avstånd. Nokia 3310 från 2000 använde ett kompakt flerskiktskort, men fortfarande med en relativt enkel signalarkitektur. Snabbspolning framåt till dagens 5G-smarttelefoner. De använder high-density interconnect (HDI) kort med upp till 12 lager, inbäddade komponenter och mikrovia som är praktiskt taget osynliga för blotta ögat. Detta evolutionära språng drevs inte av en önskan om komplexitet för dess egen skull; det var ett direkt svar på behovet av snabbare processorkraft, högre bandbredd och flera funktioner i en krympande formfaktor. PCB var tvungen att utvecklas för att hantera bruset från dessa höghastighetssignaler samtidigt som signalintegriteten bibehölls, allt inom en enhet som fick plats i din handflata.

Denna evolutionära process har i grunden förändrat PCB-tillverkarens roll. Det är inte längre ett jobb att bara dirigera spår enligt en nätlista. Det har förvandlats till en mycket samarbetande ingenjörsdisciplin. En tillverkare måste nu arbeta nära systemdesignern från första början, ge design för tillverkningsbarhet (DFM) feedback om materialval, stack-up design och routing begränsningar. Till exempel kommer ett höghastighetsgränssnitt som USB 3.1 eller PCIe att kräva en mycket specifik impedanskontroll. Vår fabrik klAisenhar investerat mycket i den teknik som behövs för att stödja denna utveckling. Vårt tekniska team använder avancerade simuleringsverktyg för att modellera kretskortets prestanda innan det någonsin tillverkas, vilket säkerställer att designen är optimerad för signalintegritet och tillverkningsbarhet. Vi har också utökat våra möjligheter för att möta kraven på högpresterande enheter, såsom förmågan att tillverka komplexa HDI-kort med laserborrade mikrovia, och expertis att bearbeta avancerade material som Rogers eller Isola för högfrekvensapplikationer. Detta djupa tekniska engagemang är det som gör att vi kan leverera PCB- och PCBA-lösningar för konsumentelektronik som verkligen frigör prestandapotentialen hos nästa generations elektroniska produkter.

Hur löser PCBA utmaningarna med miniatyrisering?

Miniatyrisering är den avgörande trenden inom hemelektronikindustrin. Konsumenter vill ha mer processorkraft, längre batteritid och fler sensorer, allt i en enhet som är tunnare, lättare och mer estetiskt tilltalande. Denna obevekliga strävan mot miniatyrisering ställer enorma utmaningar för monteringsprocessen, vilket är där PCBA-fasen (Printed Circuit Board Assembly) blir kritisk. Det räcker inte att designa ett tätt, invecklat PCB; komponenterna måste placeras och lödas på kortet med extrem precision och tillförlitlighet. En dåligt utförd montering kan helt undergräva designen av de mest sofistikerade PCB, vilket leder till elektriska kortslutningar, öppna anslutningar eller fel på grund av dålig termisk prestanda.

En av de viktigaste utmaningarna vid miniatyrisering är komponentplacering. Komponenter har krympt till en punkt där de knappt kan ses med blotta ögat; till exempel är det vanliga 0201-motståndet (0,6 mm x 0,3 mm) och det ännu mer utmanande 01005 (0,4 mm x 0,2 mm) nu vanliga i kompakta konsumentprodukter. Att placera dessa komponenter manuellt är omöjligt, och även med automatiserad utrustning är kraven på placeringsnoggrannhet otroligt höga. Vår fabrik använder den senaste generationen av höghastighets pick-and-place-maskiner som kan placera komponenter med en noggrannhet på +/- 25 mikron. Detta uppnås genom en kombination av högupplösta kameror och sofistikerad programvara som utför optiska inriktningskontroller före, under och efter placering. Denna process förstärks ytterligare av en rigorös stenciltryckningsprocess för applicering av lödpasta. Pastan appliceras genom en laserskuren stencil med öppningar utformade för att matcha kuddstorleken och formen på dessa ultrasmå komponenter, vilket säkerställer att precis rätt mängd lödpasta avsätts för att skapa en pålitlig fog utan att orsaka kortslutning.

Ett annat avgörande element i monteringen av högpresterande hemelektronik är reflowlödningsprocessen. Lödfogarna måste vara av högsta kvalitet, fria från tomrum och defekter som kan leda till tidigt fel. Vi har implementerat ett återflödesugnskontrollsystem med sluten slinga som övervakar temperaturprofilen för varje bräda när den passerar genom ugnen, och justerar värmezonerna i realtid för att säkerställa att lodet når den optimala smälttemperaturen. Detta är särskilt viktigt för kort med blandad teknologi, som de som innehåller både finpitch BGAs (Ball Grid Arrays) och större, värmekänsliga kontakter. Vår fabrik använder kväveassisterat återflöde för kritiska sammansättningar. Genom att skapa en inert atmosfär minskar vi risken för oxidation på lödfogarna, vilket resulterar i en ljusare, starkare och mer pålitlig anslutning. Dessa steg, från precisionsstencilutskrift till kontrollerat återflöde, är de praktiska sätten vi löser utmaningarna med miniatyrisering, vilket säkerställer attKonsumentelektronik PCB och PCBAvi levererar är redo för de mest krävande tillämpningarna.

Vilka tekniska specifikationer definierar högpresterande PCB?

Att definiera ett högpresterande PCB går utöver de grundläggande dimensionerna längd, bredd och tjocklek. Det involverar en uppsättning kritiska tekniska parametrar som är noggrant konstruerade för att säkerställa att kortet kan stödja kraven på moderna, höghastighets elektroniska enheter. Dessa specifikationer är det språk genom vilket en designer kommunicerar kraven och en tillverkare visar sin förmåga. Valet av material, layouten av skikten och utformningen av sammankopplingarna styrs av enhetens elektriska och termiska behov. För att en konsumentelektronikprodukt ska uppnå sin högsta prestanda måste kretskortet vara designat och tillverkat enligt dessa krävande standarder.

För att effektivt utvärdera en PCB:s kapacitet är det bra att förstå de viktigaste tekniska specifikationerna och vad de betyder. Tabellen nedan illustrerar några av de kritiska parametrar som vi rutinmässigt tar upp i våra design- och tillverkningsprocesser.

Utöver dessa standardparametrar kräver högpresterande PCB ofta särskilda överväganden. Till exempel kommer en PCB för en 5G-basstation att kräva mycket låg Df-material som PTFE eller keramiskt fyllt kolväte för att bibehålla signalintegriteten vid multi-gigahertz-frekvenser. Ett kretskort för en kraftväxelriktare kommer att behöva tunga kopparlager för att hantera höga strömmar och termiska vias för att kanalisera bort värme från kraftkomponenterna. Vår fabrik klShenzhen Aisen Electronics Co., Ltd.har en bred portfölj av avancerade material och processer för att stödja dessa olika behov. Vi har lång erfarenhet av ett brett utbud av högpresterande material och kan ge expertvägledning om att välja den optimala materialuppsättningen för dina specifika prestandakravKonsumentelektronik PCB och PCBA. Denna expertis handlar inte bara om att förstå materialen; det handlar om att förstå det komplexa samspelet mellan materialegenskaper, kretslayout och tillverkningsprocess, för att säkerställa att slutprodukten fungerar som avsett.

Hur förbättrar avancerade tillverkningsprocesser tillförlitligheten?

Tillförlitligheten hos en konsumentelektronikprodukt är direkt kopplad till tillförlitligheten hos dess PCB och PCBA. Även den mest perfekta designen kan ångras genom tillverkningsdefekter som lodhål, mikrosprickor eller dålig plätering. Högpresterande enheter kräver tillverkningsprocesser som går långt utöver branschstandarder för att säkerställa en tillförlitlighetsnivå som tål daglig användning, miljöpåfrestningar och långa driftstimmar. Det är här investeringen i avancerad tillverkningskapacitet och en kvalitetskultur blir den viktigaste skillnaden.

Processen börjar med själva PCB-tillverkningen. Vår fabrik är utrustad med ett toppmodernt plasmaetsningssystem för rengöring av skivans yta innan lamineringsprocessen. Denna avancerade metod skapar mikro-ruggning på ytan, vilket dramatiskt förbättrar bindningsstyrkan mellan de dielektriska skikten och kopparn, vilket är avgörande för att förhindra delaminering under termisk stress. Vi använder sedan avancerade laserborrningssystem för att producera mikrovias, som är väsentliga för design med hög densitet för sammankopplingar (HDI). Dessa system kan uppnå exakta mikroviadiametrar på 100 µm och lägre, vilket möjliggör de lager-till-lager-anslutningar som krävs för komplexa, högpresterande enheter. Detta följs av ett automatiskt optisk inspektionssystem (AOI) som använder högupplösta kameror för att inspektera kortet för defekter som öppningar, kortslutningar och otillräcklig koppar, vilket säkerställer kortets integritet före montering.

Under PCBA-fasen använder vi en rad avancerade inspektionstekniker som säkerställer kvaliteten på varje lödfog. Till exempel använder vi 3D-automatiserade optiska inspektionsmaskiner (AOI) som tittar på formen på lödfogarna från flera vinklar för att upptäcka fel som otillräcklig vätning, komponentskevhet eller lödbryggning. För mycket kritiska kort, särskilt de med många BGA-komponenter, använder vi 3D-röntgeninspektion. Denna oförstörande teknik låter oss titta igenom komponenten och inspektera lödfogarna under, upptäcka tomrum som är osynliga för standard AOI. Vi har etablerat ett systematiskt tillvägagångssätt för att kontinuerligt övervaka dessa inspektionsresultat. Denna data matas tillbaka till processen för att hjälpa oss att optimera den, minska variationen och förbättra avkastningen över tiden. Detta engagemang för både avancerad teknik och datadriven processkontroll säkerställer attKonsumentelektronik PCB och PCBAsom lämnar vår fabrik är inte bara högpresterande utan också anmärkningsvärt pålitliga.

Vanliga frågor (FAQ)

Fråga 1: Vilken typ av PCB-material är bäst för höghastighets digital hemelektronik?

Svar: Valet beror på signalernas arbetsfrekvens. För standard höghastighetsdigital, som DDR-minne eller USB 3.0, räcker ofta standard FR-4 när den kontrolleras på rätt sätt. För signaler i multi-gigahertz-området, som de som finns i 5G eller höghastighetsnätverksenheter, krävs material som Rogers/Isola med låg dielektricitetskonstant och låg förlustfaktor för att bibehålla signalintegriteten. Vårt ingenjörsteam kan hjälpa dig att välja rätt material för din specifika applikation baserat på dina prestanda- och budgetkrav.

Fråga 2: Vad är skillnaden mellan PCB och PCBA?

Svar: En PCB (Printed Circuit Board) är den blottade kortet – glasfibersubstratet med kopparspår och kuddar, men utan några elektroniska komponenter. En PCBA (Printed Circuit Board Assembly) är det slutliga, funktionella kortet som har fyllts med komponenter genom processer som SMT och genomgående lödning. PCBA är det som går in i din elektroniska enhet. Shenzhen Aisen Electronics Co., Ltd. tillhandahåller båda tjänsterna och levererar en komplett tillverkningslösning för Consumer Electronics PCB och PCBA.

Fråga 3: Hur säkerställer en tillverkare konsekvent PCBA-kvalitet över stora produktionsserier?

Svar: Konsekvens uppnås genom en kombination av automatiserad tillverkning, statistisk processkontroll och rigorösa kvalitetsledningssystem. Detta inkluderar användningen av automatiserade monteringslinjer med hög precision, realtidsövervakning av processer som stencilutskrift och återflöde, regelbunden kalibrering av utrustning och omfattande slutinspektion med AOI och röntgen. Detta säkerställer att den första brädan och den tiotusende brädan byggs enligt samma höga standard.

Fråga 4: Kan Shenzhen Aisen Electronics Co.,Ltd. stödja prototyper och nya produktintroduktioner (NPI)?

Svar: Ja, vi tillhandahåller ett komplett utbud av support från första prototypkörningar till högvolymproduktion. Vår fabrik är inrättad för att hantera snabbsvängande prototyper, så att du kan testa och förfina din design innan du bestämmer dig för massproduktion. Vi erbjuder Design for Manufacturability (DFM) recensioner för att optimera din design för våra processer, vilket säkerställer en smidig övergång från prototyp till produktion och minskar tiden till marknad.

Fråga 5: Vilka är de typiska ledtiderna för PCB och PCBA för konsumentelektronik?

Svar: Ledtiderna är varierande och beror på brädans komplexitet och den mängd som krävs. För standardprototypkörningar av enkla skivor kan vi ofta leverera inom 5-7 dagar. För komplexa flerlagers HDI-kort i hög volym är ledtiden vanligtvis 3-4 veckor. Vi arbetar nära våra kunder för att tillhandahålla de mest exakta ledtidsuppskattningarna baserat på deras specifika projektparametrar och är proaktiva i att hantera scheman för att hålla snäva deadlines.

Slutsats: Partnerskap för framgång med hög prestanda

Resan från ett högpresterande elektroniskt koncept till en marknadsfärdig produkt är komplicerad, och PCB och PCBA är de kritiska grunderna på vilken framgången bygger. Som vi har utforskat är de inte bara råvaror utan komplexa tekniska system som kräver djup expertis inom material, design och avancerad tillverkning för att realisera sin fulla potential. Från utvecklingen av tekniken till utmaningarna med miniatyrisering och strikt kvalitetskontroll måste varje aspekt av PCB och PCBA hanteras noggrant.

Om du utvecklar en nästa generations konsumentelektronik behöver du en tillverkningspartner som förstår dessa komplexiteter.Kontakta Shenzhen Aisen Electronics Co.,Ltd. i dagför en omfattande konsultation. Vårt expertteam kommer att arbeta tillsammans med dig för att fastställa den optimala PCB- och PCBA-lösningen för dina specifika designkrav, från materialval till slutmontering och testning. Vi är fast beslutna att vara en strategisk partner i din framgång.Begär din kostnadsfria konsultation nu från Shenzhen Aisen Electronics Co.,Ltd. och upptäck hur våra högkvalitativa PCB- och PCBA-lösningar kan driva dina högpresterande elektroniska produkter.
