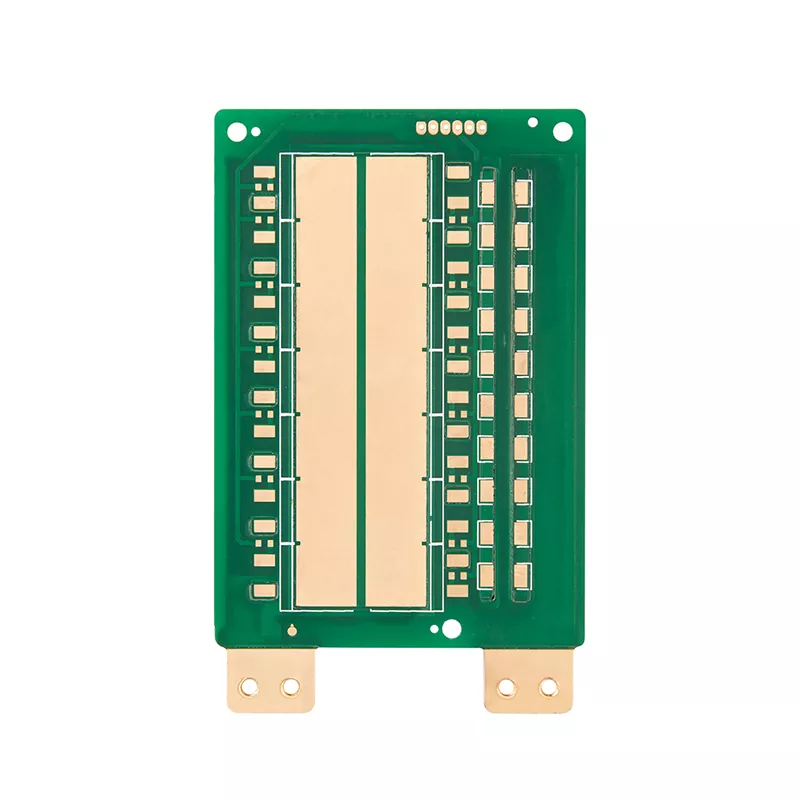

Solcellspaneler PCB

Solelektroniska system är designade för långa servicecykler, ofta i många år med begränsade underhållsmöjligheter. Till skillnad från vanlig hemelektronik måste fotovoltaisk utrustning hantera högre effektbelastningar, kontinuerlig drift och förändrade miljöförhållanden.

PCB inuti solenergiutrustning påverkar direkt systemets effektivitet, säkerhet och driftstabilitet.

Aisen Electronics fokuserar på tre kritiska områden under solcells-PCB-tillverkning:

Termisk hantering för solenergiapplikationer med hög effekt

Solväxelriktare och energilagringssystem genererar avsevärd värme under energiomvandling och laddningscykler. Dålig värmeavledning kan påskynda materialets åldrande, minska komponenternas tillförlitlighet och orsaka för tidigt fel.

För att förbättra den termiska prestandan kan solcellspaneler PCB utformas med:

• Tunga kopparlager för förbättrad strömförande förmåga
• Optimerade kopparspårlayouter för att minska motståndsförlusten
• Termiska vias för värmeöverföring mellan PCB-lager
• Högt Tg-material för bättre temperaturbeständighet

Dessa designöverväganden hjälper till att upprätthålla stabil drift i miljöer med hög temperatur.

Hög strömtillförlitlighet för solenergisystem

Utrustning för omvandling av solenergi kräver PCB som kan hantera fluktuerande strömbelastningar. För hög strömtäthet kan öka värmeutvecklingen och skapa tillförlitlighetsrisker.

För solenergiapplikationer med hög ström, stöder Aisen Electronics:

• Koppartjocklek upp till 6oz
• Breda kraftspår
• Kretsdesign med låg resistans
• Kraftdistributionsstrukturer i flera lager

Dessa tekniker används vanligtvis i styrkort för växelriktare för solenergi, batterihanteringssystem och effektövervakningsutrustning.

Miljöskydd för utomhussolarutrustning

Solcellssystem installeras ofta i utomhusmiljöer där PCB kan utsättas för fukt, temperaturcykler, damm och korrosionsrisker.

Beroende på applikationskrav tillhandahåller vi lämpliga material- och ytbehandlingsalternativ för att förbättra:

• Fuktbeständighet
• Korrosionsskydd
• Långvarig lödtillförlitlighet
• Elektrisk stabilitet

Solar Photovoltaic PCB Applications

Aisen Electronics tillhandahåller PCB-tillverkningslösningar för solcellspaneler för olika tillämpningar för förnybar energi.

Solar Inverter PCB

Solcellsinvertersystem omvandlar likström som genereras av solcellspaneler till användbar växelström. Deras PCB kräver stabil elektrisk prestanda, effektiv värmehantering och pålitlig signalöverföring.

Våra inverter PCB-lösningar stöder:

• Flerskiktskretsstrukturer
• Högströmseffektsektioner
• Exakt impedanskontroll
• Pålitlig ytfinish för långvarig drift

Energilagringssystem PCB

Batterilagringsutrustning kräver noggranna övervaknings- och kontrollfunktioner. PCB-tillförlitlighet påverkar direkt batterihanteringsprestanda och systemsäkerhet.

Våra PCB-kapaciteter för energilagring inkluderar:

• Flerlagers styrkretsar
• Komponentlayouter med hög densitet
• Strömhanteringsdesigner
• Termiska optimeringslösningar

Solar Monitoring System PCB

Smarta solcellssystem förlitar sig på övervakningsenheter för att samla in driftsdata och förbättra energihanteringen.

För kompakt övervakningsutrustning tillhandahåller vi:

• HDI PCB tillverkning
• Finlinjekretskapacitet
• Space-saving designs
• Stabil signalöverföringsprestanda

Tekniska förmågor

Aisen Electronics stödjer skräddarsydd PCB-produktion från prototyputveckling till massproduktion.

Multilayer PCB Manufacturing Capability

Vi tillverkar kretskort för solenergiapplikationer med:

• Antal lager: 1-32 lager
• Maximal brädstorlek: 650 mm × 750 mm
• Skivtjocklek: 0,3 mm-5,0 mm
• Minsta linjebredd/avstånd: 3mil/3mil
• Koppartjocklek: upp till 6 oz
• Impedanstolerans: ±8 %

Dessa funktioner tillåter oss att stödja både kompakta styrkort och komplexa energihanteringssystem.

Materialval för solar PCB-applikationer

Olika solenergiapplikationer kräver olika PCB-material.

Vanliga val inkluderar:

Hög Tg FR-4 PCB

Lämplig för:

• Solar inverter styrkort
• Industriella solcellssystem
• Effektomvandlingsutrustning

Material med hög Tg ger förbättrad termisk stabilitet under kontinuerlig drift.

Tung koppar PCB

Lämplig för:

• Högströms solenergiapplikationer
• Batterilagringssystem
• Kraftfördelningsmoduler

Tunga kopparstrukturer förbättrar strömkapaciteten och minskar värmeackumuleringen.

HDI PCB

Lämplig för:

• Smarta enheter för solövervakning
• Kompakta kontroller
• IoT-aktiverad solcellsutrustning

HDI-teknik möjliggör mer kompakta kretsdesigner samtidigt som signalprestanda bibehålls.

Solar PCB tillverkningsprocess

Solar PCB-produktion kräver exakt kontroll under varje tillverkningsstadium.

Ingenjörsgranskning och designverifiering

Före produktion granskar vårt ingenjörsteam PCB-filer, materialval, lagerstrukturer och tillverkningskrav.

Viktiga överväganden inkluderar:

• Aktuell kapacitetsutvärdering
• Termisk design granskning
• Stack-up optimering
• Tillverkningsförbarhetsanalys

Precision PCB tillverkning

Tillverkningsprocessen inkluderar:

• Inre lager avbildning och etsning
• Laminering i lager
• CNC-borrning
• Kopparplätering
• Ytbehandling
• Elektrisk provning

Varje process övervakas genom kvalitetskontrollprocedurer för att upprätthålla produktionskonsistens.

Testning och kvalitetskontroll

Före leverans genomgår solcells-PCB inspektionsprocedurer inklusive:

• AOI-inspektion
• Elektrisk provning
• Impedanstestning vid behov
• Ytkvalitetskontroll

Dessa testprocesser hjälper till att säkerställa stabil prestanda för förnybara energitillämpningar.

Ytbehandlingsalternativ för solcellskretskort

Olika miljöer och applikationskrav kräver lämpligt ytskydd.

ENIG ytfinish

Electroless Nickel Immersion Gold ger:

• Bra korrosionsbeständighet
• Stabil lödbarhet
• Lång lagringskapacitet

Det används ofta för högtillförlitliga solelektroniska sammansättningar.

OSP ytfinish

OSP tillhandahåller en kostnadseffektiv lösning för applikationer som kräver pålitlig lödprestanda med kontrollerade tillverkningskostnader.

Immersion Silver Ytfinish

Immersion silver erbjuder god elektrisk ledningsförmåga och är lämplig för applikationer som kräver effektiv signal- och kraftöverföring.

PCBA-monteringstjänster för solelektronik

Förutom PCB-tillverkning tillhandahåller Aisen Electronics kompletta PCBA-tillverkningstjänster.

Våra möjligheter inkluderar:

• Komponentförsörjning
• SMT montering
• Genomgående hålmontering
• Funktionstestning
• Slutmonteringsstöd

Vi stöder komponentplacering från 01005-paket till större kraftkomponenter, vilket hjälper kunder att förenkla sin leveranskedja från PCB-produktion till färdiga elektroniska moduler.

Hur väljer man rätt PCB för solenergiapplikationer?

Att välja rätt PCB beror på de elektriska kraven, installationsmiljön och förväntad livslängd.

För solinverterapplikationer överväger ingenjörer vanligtvis:

• Driftspänning och ström
• Värmegenereringsnivå
• PCB-materialprestanda
• Nödvändig lagerstruktur

För energilagringssystem inkluderar viktiga faktorer:

• Nuvarande hanteringsförmåga
• Termisk hantering
• Kretsens tillförlitlighet
• Långvarig miljömotstånd

Aisen Electronics samarbetar med kunder under designstadiet för att välja lämpliga PCB-strukturer baserat på faktiska applikationskrav.

Varför välja Aisen Electronics Co., Ltd. för solar PCB-tillverkning?

Aisen Electronics Co., Ltd. kombinerar erfarenhet av PCB-tillverkning med applikationsfokuserat tekniskt stöd för industrier för förnybar energi.

Våra fördelar inkluderar:

• Erfarenhet av multilager och tung koppar PCB produktion
• Support från prototyp till volymtillverkning
• Ingenjörshjälp vid PCB-designgranskning
• Strikta inspektionsprocedurer före leverans
• Flexibla lösningar för olika solenergiapplikationer

Vi förstår att solelektroniska system kräver mer än grundläggande PCB-produktion. Pålitlig kretsdesign, lämpliga material och konsekvent tillverkningskvalitet är avgörande för långsiktig prestanda för förnybar energi.

Vanliga frågor om Solar Photovoltaic PCB

Vilken typ av PCB används vanligtvis i solcellsinvertersystem?

Solväxelriktarsystem använder vanligtvis flerskiktiga FR-4-kretskort med hög termisk resistans och pålitlig strömhanteringsförmåga. För applikationer med högre effekt väljs ofta tunga kopparkretskortsdesigner.

Varför behöver solcells-PCB tjockare kopparlager?

Solenergisystem genererar betydande ström under drift. Tjockare kopparlager hjälper till att minska motståndet, förbättra strömkapaciteten och minimera värmeutvecklingen.

Kan solcells-PCB användas i utomhusmiljöer?

Ja. Solcellspaneler PCB kan utformas med lämpliga material och ytfinish för att förbättra motståndet mot fukt, temperaturförändringar och korrosion.

Vilka PCB-tekniker är lämpliga för energilagringssystem?

Energilagringssystem använder vanligtvis flerskikts-PCB, tunga koppar-PCB och optimerade termiska konstruktioner för att stödja strömhantering och batterikontrollfunktioner.

Tillhandahåller Aisen Electronics kretskortsmonteringstjänster?

Ja. Aisen Electronics tillhandahåller PCB-tillverkning tillsammans med PCBA-monteringstjänster, inklusive komponentförsörjning, SMT-montering, testning och support för slutmontering.

Vilken information behövs för en offert för solcellskretskort?

För att ge en korrekt offert behöver kunderna vanligtvis tillhandahålla PCB-ritningar, Gerber-filer, lagerkrav, materialkrav, kvantitet och applikationsinformation.

Kontakta Aisen Electronics Co., Ltd. för Solar PCB Solutions

Oavsett om du behöver en prototyp av solpaneler eller produktion av stora volymer för utrustning för förnybar energi, tillhandahåller Aisen Electronics Co., Ltd. skräddarsydda lösningar för PCB-tillverkning baserade på dina elektriska, termiska och tillförlitlighetskrav.
