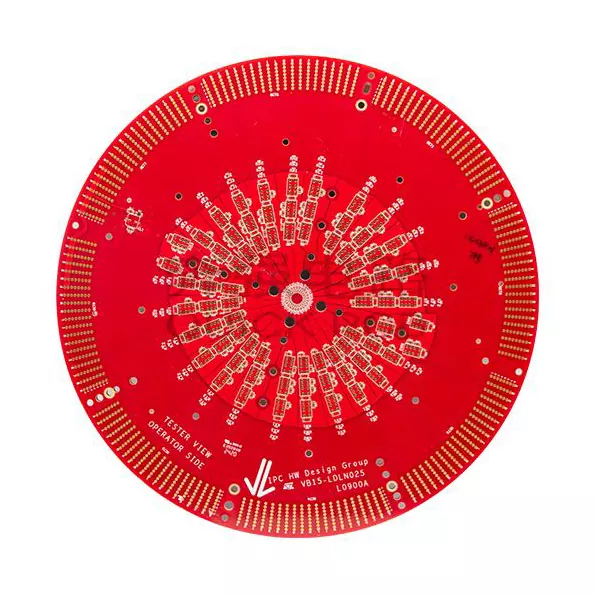

Halvledartestning PCB

Halvledartestning kräver en mycket högre nivå av elektrisk kontroll jämfört med konventionella elektroniska applikationer.

Under IC-validering och produktionstestning kan även små variationer i signalöverföring, impedans eller PCB-struktur påverka mätresultaten.

Aisen Electronics utvecklar halvledartestande PCB med kontrollerade elektriska egenskaper för att stödja applikationer som kräver repeterbar testprestanda, exakt signalöverföring och långsiktig tillförlitlighet.

Varför halvledartestning av PCB kräver speciella designöverväganden

Ett halvledartestkort är inte bara en kretsanslutningsplattform. Det påverkar direkt hur noggrant testutrustning mäter enhetens prestanda.

PCB:n måste hantera:

• Höghastighets digitala signaler
• Känsliga analoga signaler
• Flera maktdomäner
• Fin-pitch komponentanslutningar
• Upprepade testcykler

Korrekt PCB-stapeldesign, impedanskontroll, jordningsstrategi och materialval är kritiska faktorer för att upprätthålla testnoggrannheten.

Signalintegritetskontroll för halvledartestning

Signalkvalitet är ett av de viktigaste kraven i halvledartestapplikationer.

Höghastighetstestsignaler kan påverkas av:

• Signalreflektion
• Överhörning
• Överföringsbortfall
• Elektromagnetisk störning

Aisen Electronics stöder PCB-design med kontrollerad impedans och optimerade routingstrukturer för att bibehålla stabil signalöverföring under testning.

Viktiga designöverväganden inkluderar:

• Differentialimpedanskontroll
• Korta och optimerade signalvägar
• Optimering av lagerstack
• Markreferenshantering

High-Density Interconnect Capability för avancerade testkort

Moderna halvledarpaket fortsätter att bli mindre samtidigt som testkomplexiteten ökar.

Avancerade halvledartest-PCB kräver ofta:

• Fin spårvägledning
• Micro vias
• Tät komponentplacering
• Flerlagers sammankoppling

Aisen Electronics stöder HDI PCB-tillverkning för applikationer som kräver kompakta layouter och exakta elektriska anslutningar.

Typiska funktioner inkluderar:

Halvledartestning av PCB-applikationer

IC funktionstestning

Funktionella testsystem kräver stabil signalöverföring mellan testutrustning och halvledarenheter.

PCB-designer måste stödja korrekt kommunikation mellan styrenheter, testuttag och enhetsgränssnitt.

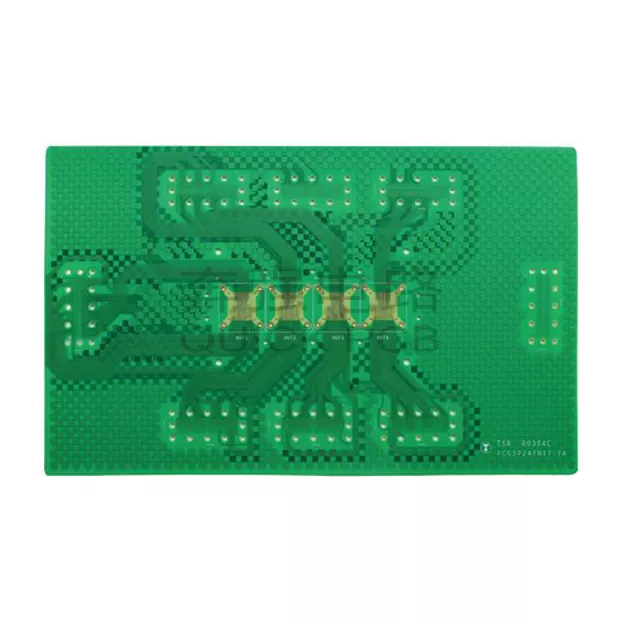

Wafer och förpackningstestning

Testning på wafernivå och förpackningsnivå involverar mycket exakta elektriska mätningar.

PCB-prestanda påverkar:

• Testa repeterbarhet
• Signalnoggrannhet
• Mätkonsistens

Halvledarvalidering för fordon

Bilchips kräver omfattande tester innan de går in i fordonssystem.

Test-PCB som används för halvledarvalidering i bilar kräver högre tillförlitlighet och stabil elektrisk prestanda.

Applikationer inkluderar:

• Power Management IC-testning
• Testning av fordonskontroller
• Verifiering av sensorchip

Power Halvledartestning

Kraftenheter genererar högre elektriska och termiska belastningar under testning.

PCB-designer för effekthalvledartestning kräver:

• Tunga kopparstrukturer
• Termisk hantering
• Högströmskapacitet
• Elektrisk isolering

Halvledartestning av PCB vs standard PCB

Tillverkningsprocess för halvledartestbrädor

Tillämpningar för halvledartestning kräver strängare tillverkningskontroll eftersom PCB-variationer kan påverka testresultaten.

Aisen Electronics hanterar kritiska produktionssteg inklusive:

Material- och staplingskontroll

Materialval och lagerkonfiguration utvärderas enligt signalhastighet, frekvenskrav och testförhållanden.

Precisionskretsbildning

Fina tillverkningsprocesser säkerställer exakta spårdimensioner för täta halvledartestlayouter.

Elektrisk verifiering

Varje PCB genomgår elektrisk inspektion för att bekräfta:

• Kretskontinuitet
• Isoleringsprestanda
• Impedanskrav

Slutlig kvalitetsinspektion

Före leverans inspekteras skivorna för dimensionell noggrannhet, ytkvalitet och tillverkningskonsistens.

Materialval för halvledartestapplikationer

Olika testmiljöer kräver olika PCB-material.

Materialval kan överväga:

• Signalfrekvens
• Termiska krav
• Dimensionell stabilitet
• Dielektrisk prestanda

För höghastighetshalvledartestningstillämpningar hjälper lämpliga substratmaterial till att minska signalförlusten och förbättra mätningens tillförlitlighet.

PCBA-stöd för halvledartestutrustning

Aisen Electronics tillhandahåller PCB-monteringstjänster för tillverkare av halvledartestutrustning.

Tjänsterna inkluderar:

• Komponentförsörjning
• SMT montering
• Precision komponentplacering
• Elektrisk provning
• Funktionsverifiering

Detta tillåter kunder att få kompletta testsystem från en enda tillverkningspartner.

Kvalitetskontroll

Halvledartestutrustning kräver konsekvent PCB-prestanda över upprepade produktionsbatcher.

Aisen Electronics tillämpar kvalitetskontroller inklusive:

• Inkommande materialbesiktning
• Automatiserad optisk inspektion (AOI)
• Elektrisk provning
• Processövervakning
• Slutbesiktning

Varje produktionsbatch övervakas för att bibehålla tillverkningskonsistens.

Tekniskt stöd för utveckling av halvledartest PCB

Halvledartestningsprojekt kräver ofta ett nära samarbete mellan PCB-tillverkare och utrustningsdesigner.

Aisen Electronics tillhandahåller ingenjörsstöd inklusive:

• Rekommendationer för PCB-stapling
• Granskning av signalintegritet
• Tillverkningsanalys
• Produktionsoptimering

Detta hjälper kunderna att minska designrisker före massproduktion.

FAQ

Vilken roll spelar kretskortet i halvledartestutrustning?

Kretskortet tillhandahåller den elektriska anslutningen mellan testsystem och halvledarenheter under mätnings- och valideringsprocesser. Den måste överföra testsignaler exakt samtidigt som den bibehåller stabil prestanda under upprepade testförhållanden.

Varför kräver testapplikationer högre PCB-tillverkningsnoggrannhet?

Halvledartestning innebär mycket små signalvariationer och elektriska mätningar med hög hastighet. Tillverkningsfaktorer som linjebreddsnoggrannhet, impedanskonsistens, koppartjocklek och lagerinriktning kan direkt påverka testtillförlitligheten.

Hur förbättrar impedanskontroll testprestanda?

Kontrollerad impedans hjälper till att bibehålla signalintegriteten under höghastighetsöverföring. Det minskar signalreflektion och distorsion, vilket är särskilt viktigt för applikationer som involverar avancerad IC-testning och högfrekventa signaler.

Är HDI-teknologier lämpliga för avancerade testplattformar?

Ja. HDI-strukturer tillåter mer kompakt routing genom lasermikrovias och finlinjekretsar. De är lämpliga för att testa system där begränsat kortutrymme och högdensitetsanslutningar krävs.

Vilka typer av halvledarapplikationer kan använda dessa kretslösningar?

Dessa kort används ofta i IC-verifieringsutrustning, halvledarinspektionssystem, chiptestplattformar, kraftenhetstestning och elektronisk komponentvalideringsutrustning.

Kan du stödja prototyputveckling innan massproduktion?

Ja. Aisen Electronics tillhandahåller ingenjörsstöd från första designgranskning och prototyptillverkning till volymproduktion. Detta hjälper kunder att verifiera elektriska prestanda och optimera design inför storskalig tillverkning.

Tillhandahåller du kompletta monterings- och testtjänster?

Ja. Förutom PCB-tillverkning stöder Aisen Electronics PCBA-tjänster inklusive komponentförsörjning, SMT-montering, inspektion och elektriska tester enligt projektkrav.

Starta ditt halvledartestande PCB-projekt med Aisen Electronics

Aisen Electronics Co., Ltd. tillhandahåller precisionslösningar för PCB-tillverkning för tillverkare av halvledartestutrustning.

Vårt fokus är inte bara PCB-produktion, utan också att hjälpa kunder att uppnå stabil elektrisk prestanda, exakta testresultat och tillförlitlig långsiktig drift.

Kontakta oss påviolet@akesonpcb.comför att diskutera dina krav på PCB för halvledartestning.
