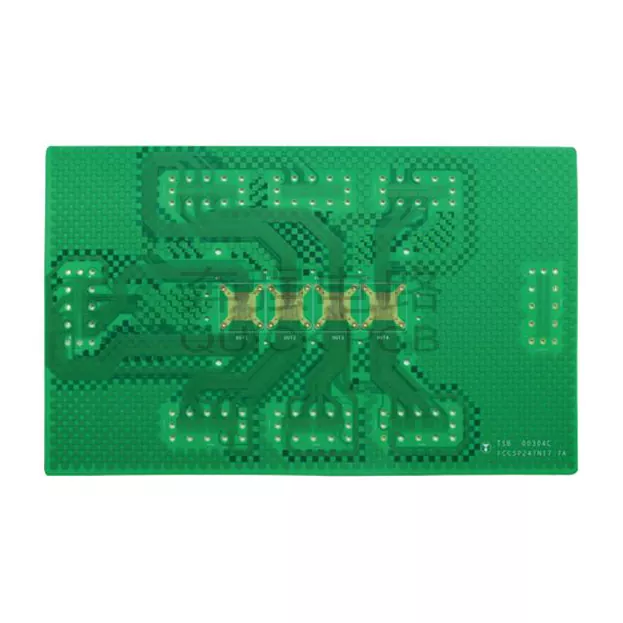

Halvledarförpackning PCB

Välkommen till Shenzhen Aisen Electronics Co., Ltd. - din betrodda medbrottsling för framskridande kretskortstillverkning. Vår toppmoderna kontor är specialiserat på att förmedla hög kvalitet Halvledarförpackning PCB arrangemang som uppfyller de begärda förutsättningarna för avancerade prylar. Oavsett om du behöver enskiktsark eller komplexa 32-lagers planer kombinerar vi noggrann design med solida tillverkningsformer för att ta med din elektroniska framsteg till livet. Vår behärskning sträcker sig över bil, kundprylar, mekanisk kontroll och kontrollförsörjning applikationer.

Vad är PCB för halvledarförpackningar?

Se din elektroniska gadget som en modern häpnad. Objektet fungerar som etablissemanget som gränsar till alla delar tillsammans. Dessa specialiserade kretsark ger de grundläggande sammankopplingarna mellan halvledarchips och exteriören världen.

Våra ark hanterar allt från viktig flaggstyrning till komplex kontrollöverföring. De stödjer olika paketering sorterar räkna BGA, QFN och framskridna flip-chip framsteg. Tillverkningshandtaget kräver extraordinär exakthet garantera solida associationer mellan oändliga komponenter.

Våra tillverkningsmöjligheter

Multi-Layer Board Production

Vår flerlagers tillverkning tar efter en omfattande 25-stegs förberedelse. Det börjar med att närma sig tygbedömning och avancerar genom intern hantering, täckning och borrning.

Viktiga steg inkluderar:

· Precisionsborrning med minst 0,2 mm hål

· Avancerad PTH-plätering för pålitliga anslutningar

· AOI-inspektion i kritiska skeden

· Professionell applicering av lödmask

· Flera alternativ för ytbehandling

Dubbelsidig kartongtillverkning

För mindre svåra applikationer erbjuder våra dubbelsidiga ark fantastiskt utförande med snabbare handläggningstider. Den strömlinjeformad 20-stegs förberedelse håller samma kvalitetsnormer samtidigt som generationstiden minskar.

Tekniska specifikationer

Lagerkonfigurationer

· Enstaka till 32 lager tillgängliga

· Maximal panelstorlek: 650 mm × 750 mm

· Bredans tjockleksområde: 0,3 mm till 5,0 mm

· Koppartjocklek: Upp till 6 OZ

Precisionsfunktioner

· Minsta linjebredd: 0,076 mm (3 MIL)

· Minsta viastorlek: 0,1 mm (mikrovias)

· Impedanstolerans: ±8 % (särskild kapacitet)

· Hålets koppartjocklek: ≥25μm

Avancerade funktioner

· HDI-teknik: 1+N+1 och 2+N+2 konfigurationer

· Bildförhållande: Upp till 12:1

· BGA-stöd: Ned till 0,22 mm diameter

· Komponentavstånd: Så snäv som 0,14 mm

PCBA monteringstjänster

Utöver PCB-tillverkning erbjuder vi kompletta monteringslösningar. Våra PCBA-funktioner inkluderar:

Komponentplaceringsprecision

· Minsta komponentstorlek: 01005 chip (särskild kapacitet)

· Maximal komponenthöjd: 13 mm

· Placeringsnoggrannhet: ±0,025 mm

· BGA-delning: ner till 0,38 mm

Kvalitetskontroll

· Lodpasta tjocklekskontroll: ±0,03 mm

· Komponentmigreringsprecision: ≤0,10 mm

· Minsta avstånd: 0,25 mm mellan komponenterna

Industriapplikationer

Bilelektronik

Vår bilklassHalvledarförpackning PCB lösningar uppfyller stränga krav på tillförlitlighet. Vi tillverkar skivor för:

· Motorstyrenheter

· Säkerhetssystem

· Strömhantering för elfordon

· Avancerade förarassistanssystem

Konsumentelektronik

Från smartphones till smarta hemenheter, våra kort möjliggör:

· Komponentintegration med hög densitet

· Miniatyriserade formfaktorer

· Förbättrad signalintegritet

· Kostnadseffektiv produktion

Industriella styrsystem

Robust design för tuffa miljöer inklusive:

· Motorstyrkort

· Sensorgränssnitt

· Kommunikationsmoduler

· Strömdistributionssystem

Strömförsörjningsapplikationer

Specialiserade lösningar för:

· Energilagringssystem

· Solväxelriktare

· LED-drivrutiner

· Batterihanteringssystem

Kvalitetssäkring

Vi upprätthåller strikta kvalitetsstandarder under hela produktionen:

Kvalitetsmål

· Produktutbyte: ≥99,8 %

· Leverans i tid: ≥99 %

· Kundnöjdhet: ≥98 %

· Andelen klagomål: ≤0,5 %

Testa protokoll

Varje styrelse genomgår omfattande tester inklusive:

· Elektrisk testning (ET)

· Automatisk optisk inspektion (AOI)

· Slutlig kvalitetskontroll (FQC)

· Utgående kvalitetssäkring (OQC)

Tidslinje för leverans

Vi förstår trycket på tid till marknaden. Våra produktionsscheman inkluderar:

Snabba prover

· Enkel/dubbelsidig: 1-3 dagar

· 4-lagers skivor: 3-4 dagar

· Komplexa flerskikt: 5-10 dagar

Produktionsvolymer

· Standardkort: 7–16 dagar

· Komplexa mönster: 16–20+ dagar

· Rush orders: Kontakta för snabb service

Alternativ för ytbehandling

Välj mellan flera efterbehandlingsalternativ:

· HASL (bly och blyfri)

· ENIG (Electroless Nickel Immersion Gold)

· OSP (organisk lödbarhetskonservering)

· Immersion Silver/Tin

· Hårt guld för kantkontakter

Varför välja Akeson Circuit?

Vårt engagemang för excellens sträcker sig bortom tillverkning. Vi tillhandahåller:

· Teknisk konsultation för designoptimering

· DFM-analys för att förhindra produktionsproblem

· Flexibla kvantiteter från prototyper till massproduktion

· Omfattande dokumentation för spårbarhet

Halvledarindustrin kräver perfektion. Våra avanceradeHalvledarförpackning PCB tillverkningskapacitet säkerställer att dina produkter uppfyller de högsta standarderna. Från första designkonsultation till slutleverans, vi är din partner inom elektronisk innovation.

Är du redo att diskutera ditt nästa projekt? Kontakta vårt tekniska team påviolet@akesonpcb.com för att utforska hur vår expertis kan ge dina mönster liv. Låt oss bygga framtiden för elektronik tillsammans.
