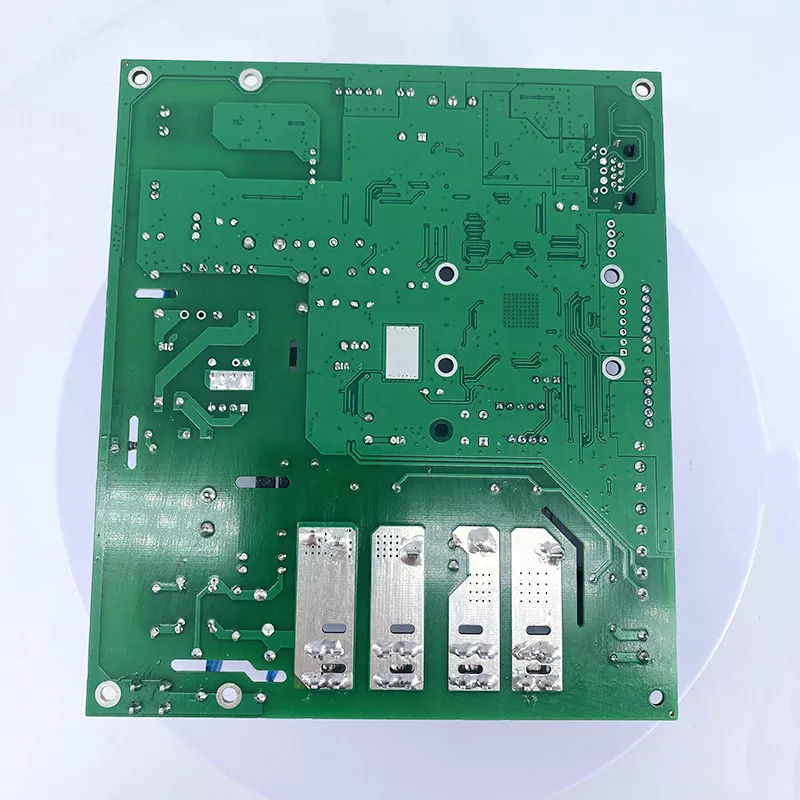

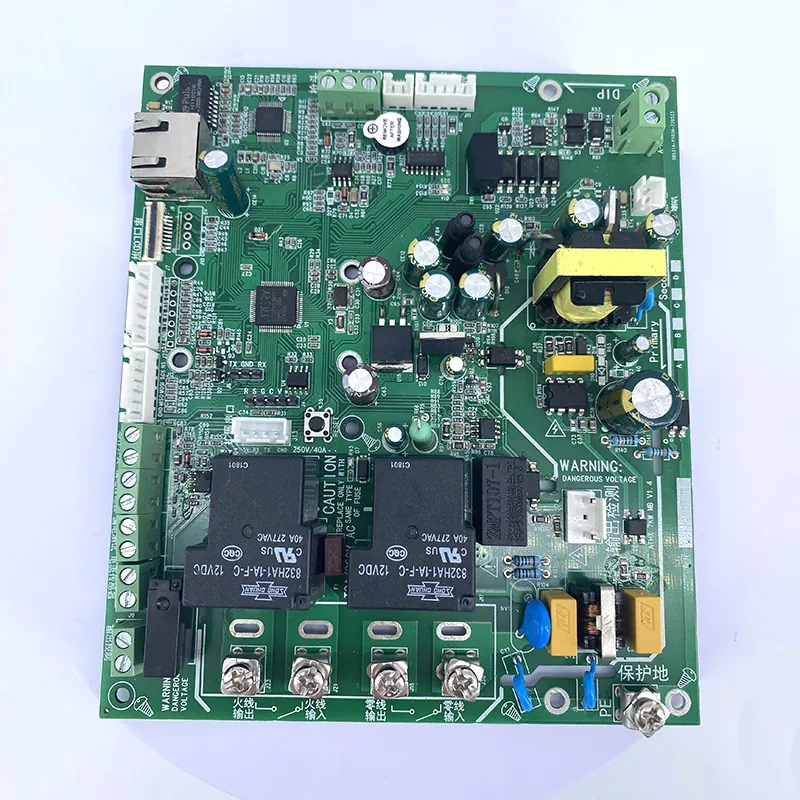

Batteriladdningskontroll PCB

Battery Charge Control PCB är kärnkretsplattformen som hanterar strömtillförsel, laddningsström, spänningsreglering och batteriskyddsfunktioner i elektroniska enheter. Aisen Electronics Co., Ltd. tillverkar skräddarsydda kontrollkort för batteriladdning för applikationer inklusive energilagringssystem, bärbar elektronik, bilelektronik och industriell utrustning.

Till skillnad från vanliga styrkort kräver batteriladdningskretskort exakt strömförsörjning, stabil termisk prestanda och strikta elektriska tester eftersom alla onormala spänningar eller strömtillstånd kan påverka batteriets säkerhet och livslängd. Vår tillverkningsprocess fokuserar på att uppnå konsekvent elektrisk prestanda för både prototyputveckling och volymproduktion.

Hur batteriladdningskontroll PCB fungerar

Ett kretskort för batteriladdningskontroll fungerar som kopplingspunkten mellan strömkällan, laddningsregulatorn, batteripaketet och skyddskomponenterna.

Under laddning får kretskortet inström från en adapter eller strömförsörjning. Laddningskretsen styr spänning och ström enligt batteristatus, medan MOSFET:er och skyddskretsar reglerar strömflödet och förhindrar problem som överladdning, överström och kortslutning.

För litiumbatteriapplikationer är designen av PCB-layouten särskilt viktig. Högströmsspår kräver tillräcklig koppartjocklek, termisk hantering och optimerad routing för att minska strömförlust och värmeackumulering. Signalkretsar för batteriövervakning kräver också kontrollerad impedans och brusreducering för att upprätthålla mätnoggrannheten.

Tillverkningsmöjligheter för kontrollkort för batteriladdning

Aisen Electronics producerar kretskort för batteriladdningskontroll med konfigurationer från enkla dubbelsidiga konstruktioner till komplexa flerskiktsstrukturer.

Vår tillverkningskapacitet inkluderar:

• Antal lager: 1-32 lager
• Skivtjocklek: 0,3 mm-5,0 mm
• Koppartjocklek: upp till 6oz för högströmsdesigner
• Minsta linjebredd och avstånd: 3 mil
• Kontrollerad impedanstolerans: ±10 %
• Maximal panelstorlek: 650 mm × 750 mm

För batteriladdningstillämpningar påverkar koppartjocklek och termisk design direkt laddningseffektiviteten. Kraftig koppar-PCB-teknik kan stödja högre strömöverföring samtidigt som temperaturökningen i kraftsektioner minskar.

Multilayer PCB-strukturer tillåter ingenjörer att separera kraftlager, jordplan och signalrouting, vilket förbättrar elektromagnetisk kompatibilitet och minskar störningar mellan laddningsstyrkretsar.

Viktiga PCB-designöverväganden för batteriladdningstillämpningar

Design med hög strömkrets

Batteriladdningssystem hanterar ofta kontinuerlig ström under laddningscykler. Kretskortet måste upprätthålla en stabil strömöverföring utan överdriven värmeutveckling.

Aisen Electronics optimerar kraftspårbredd, koppartjocklek och viastrukturer enligt aktuella strömkrav. För högeffektsladdningstillämpningar bidrar tjockare kopparlager och förstärkta termiska banor till att förbättra den långsiktiga tillförlitligheten.

Termisk hantering

Laddningskomponenter som MOSFET, laddnings-IC och effektregulatorer genererar värme under drift.

Korrekt PCB-design hjälper till att överföra värme från känsliga komponenter genom kopparområden, termiska vias och optimerad komponentplacering. Detta är särskilt viktigt för kompakta batteridrivna enheter där luftflödet är begränsat.

Protection Circuit Integration

Styrkort för batteriladdning integrerar vanligtvis skyddsfunktioner inklusive:

• Överspänningsskydd
• Överströmsskydd
• Kortslutningsskydd
• Temperaturövervakning

PCB-layouten måste säkerställa att skyddssignaler reagerar snabbt samtidigt som störningar från högströmsvägar undviks.

Ansökningar

Energilagringssystem

Batteriladdningskontroll PCB som används i energilagringsutrustning kräver stabil drift under kontinuerliga laddnings- och urladdningscykler. Kraftiga kopparkonstruktioner och pålitliga termiska strukturer hjälper till att upprätthålla prestanda under långvarig drift.

Bilelektronik

Elfordon och bilbatterisystem kräver laddningskontrollkort med hög tillförlitlighet och vibrationsmotstånd. PCB-designer fokuserar på strömkapacitet, signalnoggrannhet och långvarig hållbarhet.

Bärbara elektroniska enheter

Bärbara produkter som kraftverk, smarta enheter och batteridriven utrustning kräver kompakta laddningskretsar. HDI PCB-teknik möjliggör mindre layouter med bibehållen elektrisk prestanda.

Industriell utrustning

Industriella batterisystem kräver konsekvent laddningshantering under krävande miljöer. Kontrollerad impedansdesign och strikta inspektionsprocesser hjälper till att säkerställa stabil drift.

PCB montering och testtjänster

Aisen Electronics tillhandahåller kompletta PCBA-lösningar från PCB-tillverkning till komponentmontering.

Våra tjänster inkluderar komponentförsörjning, SMT-montering, genomgående bearbetning och funktionstestning.

Före leverans genomgår kretskort för batteriladdningskontroll elektrisk inspektion, AOI-inspektion och slutlig kvalitetsverifiering för att bekräfta kretsens prestanda och monteringstillförlitlighet.

Testprocedurer kan anpassas efter kundens krav, inklusive:

• Elektrisk kontinuitetstestning
• Flygande sondtestning
• Funktionstestning
• Utseendebesiktning
• Tillförlitlighetsverifiering

Ytbehandlingsalternativ för laddningskontroll PCB

Olika batteriladdningstillämpningar kräver olika ytbehandlingar.

ENIG-finishing är lämplig för komponenter med fin delning och mönsterkort med hög densitet på grund av dess plana ytegenskaper. OSP ger ett ekonomiskt alternativ för standardapplikationer, medan finish i hård guld ger förbättrad hållbarhet för anslutningsområden som kräver frekvent kontakt.

Varför välja Aisen Electronics för tillverkning av PCB-kort för batteriladdning

Batteriladdning PCB-produktion kräver mer än standardkretstillverkning. Det kräver förståelse för energihantering, termisk kontroll och skyddskretskrav.

Aisen Electronics Co., Ltd. kombinerar erfarenhet av PCB-tillverkning med ingenjörsstöd för att hjälpa kunder att optimera kortstruktur, materialval och produktionsprocesser.

Från prototypvalidering till massproduktion tillhandahåller vi skräddarsydda lösningar baserade på faktiska elektriska krav istället för att tillämpa samma PCB-struktur för varje projekt.

Vanliga frågor

Vad är skillnaden mellan en batteriladdningskontroll PCB och en standard PCB?

En batteriladdningskontroll PCB hanterar effektomvandling, laddningsreglering och batteriskyddsfunktioner. Jämfört med standardstyrkort kräver det högre strömkapacitet, bättre termisk hantering och strängare kontroll av elektrisk prestanda.

Vilken koppartjocklek rekommenderas för högströmsladdningskretskort?

Den erforderliga koppartjockleken beror på laddningsström, spårbredd och termiska förhållanden. Kraftiga kopparkretskortskonstruktioner används ofta för applikationer med högre effekt för att minska motstånd och värmegenerering.

Kan du tillverka skräddarsydda batteriladdningskretskort?

Ja. Aisen Electronics stöder skräddarsydda PCB-designer baserat på kundens krav, inklusive lagerstruktur, materialval, koppartjocklek och monteringskrav.

Tillhandahåller du PCB-monteringstjänster?

Ja. Vi tillhandahåller kompletta PCBA-tjänster inklusive komponentförsörjning, SMT-montering, inspektion och testning.

Vilken testning utförs före leverans?

Varje PCB kan testas genom elinspektion, AOI-inspektion och kundspecifika funktionstestningskrav före leverans.

Kontakta Aisen Electronics

Om du behöver anpassade PCB-lösningar för batteriladdningskontroll för din laddningsutrustning eller batterihanteringssystem, kontakta Aisen Electronics Co., Ltd. för teknisk support och tillverkningsutvärdering.

E-post:violet@akesonpcb.com
