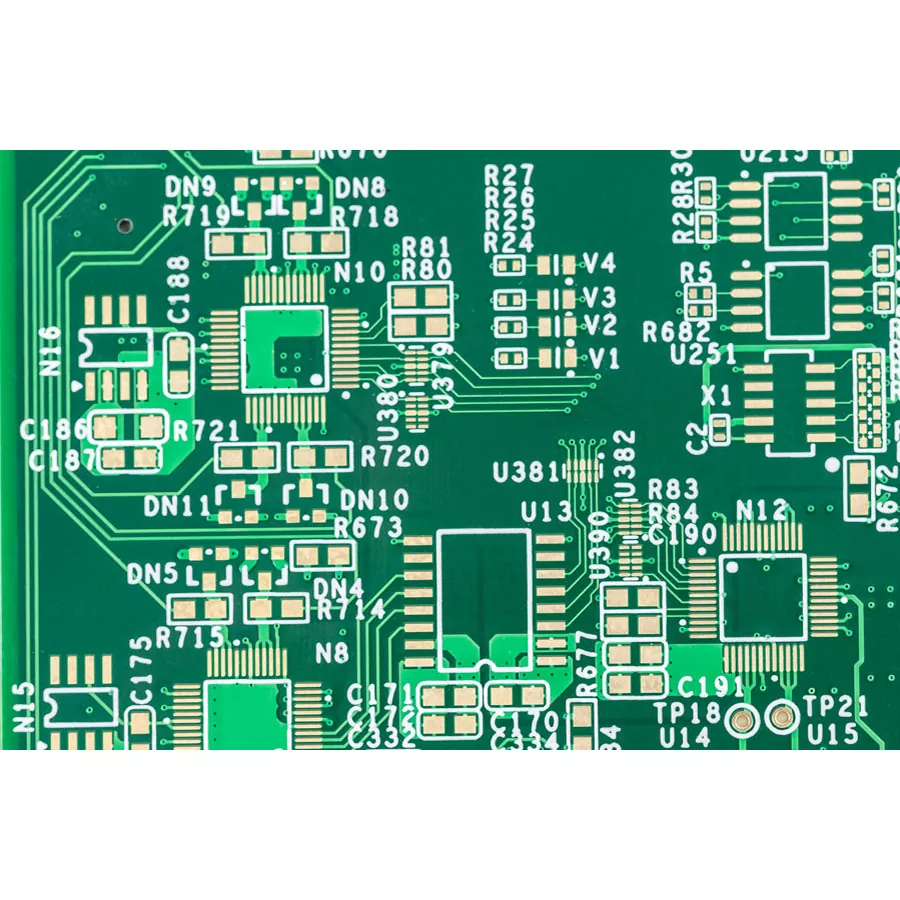

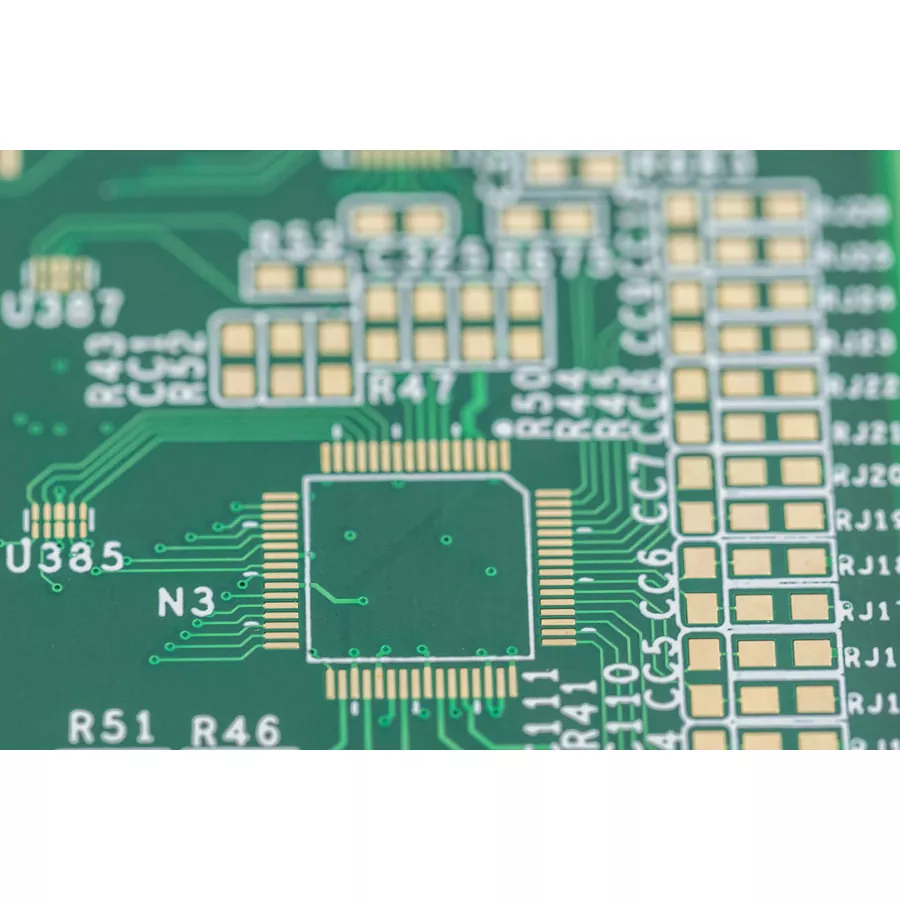

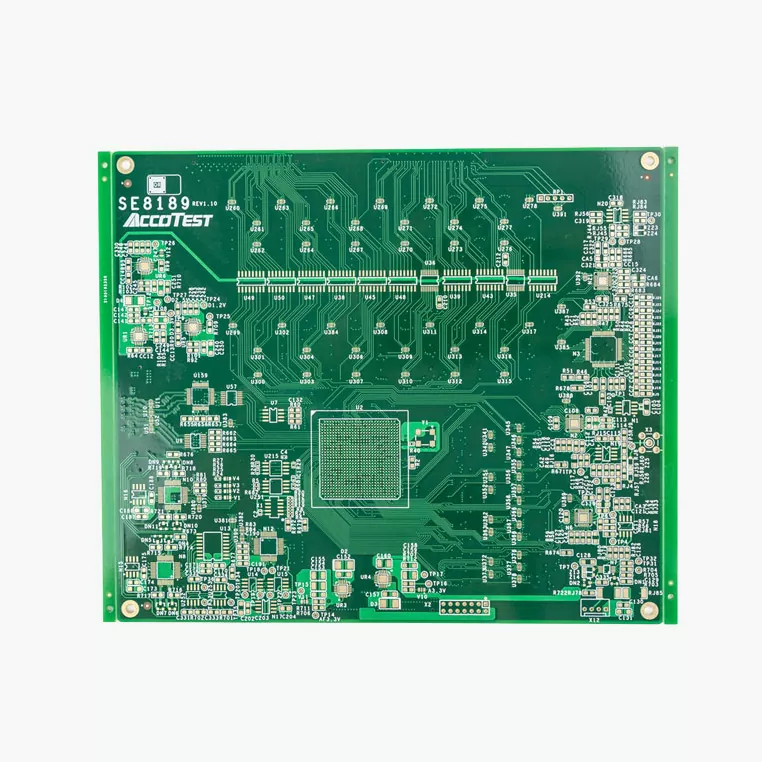

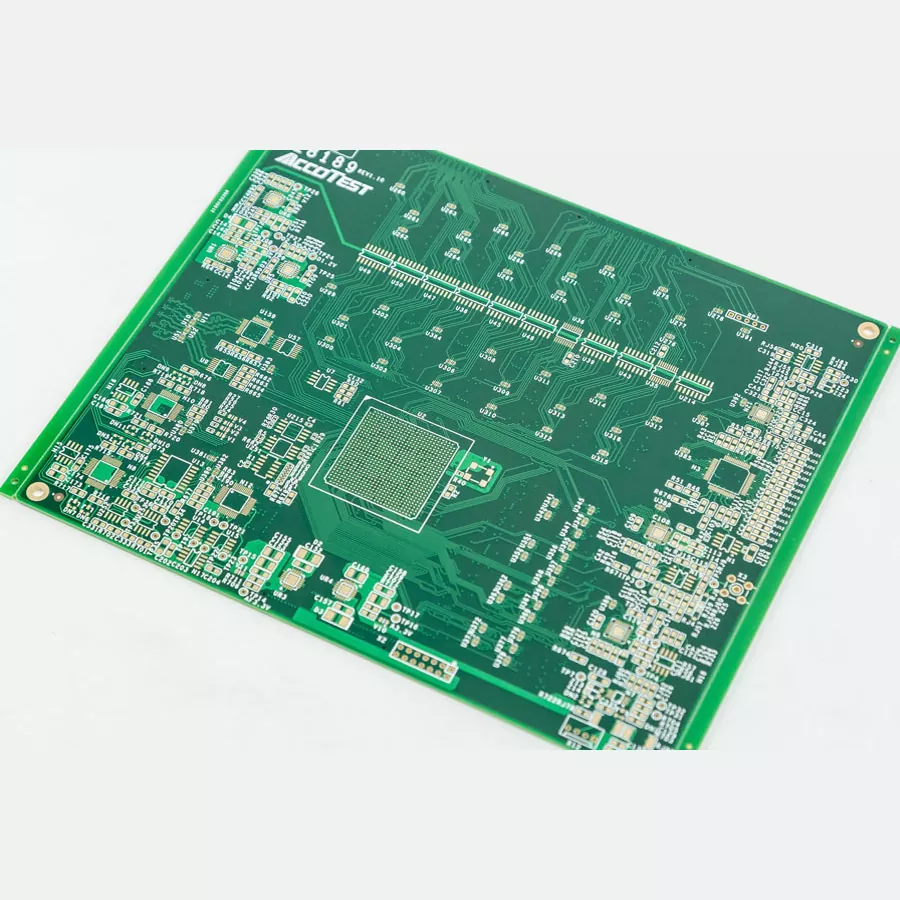

Styrsystem PCB

Styrsystem PCB spelar en avgörande roll i industriell utrustning genom att ansluta sensorer, processorer, kommunikationsmoduler och effektstyrkretsar till en pålitlig elektronisk plattform.

Till skillnad från vanliga kretskort måste den upprätthålla stabil drift samtidigt som den hanterar flera signaltyper, inklusive analoga återkopplingssignaler, digital kommunikation och styrutgångar för hög ström. Dålig PCB-design kan leda till signalstörningar, instabil kommunikation eller oväntad systemavbrott.

PåAisen Electronics Co., Ltd., tillverkar vi skräddarsydda kretskort för styrsystem för industriell automationsutrustning, inbyggda styrenheter, motorstyrsystem och intelligenta maskiner. Vårt tekniska tillvägagångssätt fokuserar på elektrisk prestanda, termisk hantering, signalintegritet och långsiktig produktionskonsistens.

Tekniska överväganden bakom styrsystems PCB-design

Ett styrsystems PCB är inte bara en bärare för elektroniska komponenter. Det avgör hur effektivt systemet bearbetar signaler, hanterar ström och kommunicerar med externa enheter.

Under PCB-utveckling måste ingenjörer balansera elektrisk prestanda, mekaniska begränsningar och produktionstillförlitlighet.

Signalintegritet och kretsisolering för industriell kontroll

Industriella styrenheter kombinerar vanligtvis olika kretsfunktioner på samma PCB, inklusive:

• Sensorsignalupptagning
• Bearbetning av mikrokontroller
• Kommunikationskretsar
• Styrning av effektuttag

Dessa kretsar kan störa varandra om PCB-routing inte är korrekt utformad.

Aisen Electronics Co., Ltd. stöder PCB-design med hänsyn till:

• Analog och digital signalseparation
• Optimering av jordningsstrategi
• Brusreducerande layout
• Kontrollerad impedansdirigering

Detta hjälper till att upprätthålla stabil drift i applikationer där korrekta återkopplingssignaler är viktiga.

Design med hög tillförlitlighet för kontinuerlig industriell drift

Många styrsystem fungerar kontinuerligt i fabriker, maskiner och automationsutrustning där oväntade fel kan skapa produktionsförluster.

Vår PCB-tillverkning stöder konstruktioner som kräver:

• Hög mekanisk tillförlitlighet
• Termisk prestandaoptimering
• Hållbara kopparstrukturer
• Stabil lödprestanda

För utrustning som arbetar under vibrationer, temperaturförändringar eller elektriska störningar blir PCB-materialval och tillverkningskonsistens kritiska faktorer.

Kommunikationsgränssnitt Stöd för smarta styrsystem

Moderna industriella styrplattformar kräver ofta kommunikation mellan styrenheter, sensorer och externa nätverk.

Styrsystems kretskort kan integrera gränssnitt som:

• RS485 kommunikation
• CAN-bussystem
• Ethernet-moduler
• Industriella kommunikationsprotokoll

För dessa applikationer måste PCB-layouten bibehålla signalkvaliteten genom korrekt routing, impedanskontroll och EMI-hänsyn.

Ansökningar

Industriell automationsutrustning

Automationsmaskiner kräver pålitliga PCB-enheter för att koordinera motorer, sensorer, ställdon och styrprocessorer.

Våra styrkortlösningar används i:

• Fabriksautomationsutrustning
• Robotsystem
• Maskinstyrenheter
• Produktionslinjekontroller

Motorstyrning och rörelsesystem

Motorstyrningstillämpningar kräver noggrann signalbehandling och stabil energihantering.

PCB-designer måste stödja:

• Motordrivrutiner
• Feedbackdetektering
• Strömbrytarkomponenter
• Termisk hantering

Kraftiga kopparkretskort finns tillgängliga för applikationer som kräver högre strömkapacitet.

Inbyggda kontrollenheter

Inbyggda kontroller används ofta i smart utrustning där PCB-storlek, strömförbrukning och tillförlitlighet är viktiga.

Applikationer inkluderar:

• Intelligenta maskiner
• Styrterminaler
• Övervakningssystem
• Industriella IoT-enheter

PCB-tillverkningskapacitet för styrtillämpningar

Aisen Electronics Co., Ltd. tillhandahåller PCB-tillverkningsmöjligheter för olika kontrollsystemkrav:

Lagerstruktur:

1-32 lager PCB produktion

Skivtjocklek:

0,3 mm-5,0 mm

Koppartjocklek:

Upp till 6oz för högströmsapplikationer

Minsta linjebredd:

3 mil (0,076 mm)

Impedanskontroll:

Standard ±10 %, utökad kapacitet tillgänglig

Ytbehandlingar:

ENIG, HASL, OSP, immersionssilver, hårt guld

Dessa funktioner tillåter oss att stödja både standardstyrkort och komplexa flerskiktsdesigner.

Tillverkningskvalitetskontroll

Styrsystemets PCB-tillförlitlighet beror på konsistens genom hela produktionen.

Vår tillverkningsprocess inkluderar:

Inkommande materialinspektion, verifiering av inre skikt, borrkontroll, övervakning av kopparplätering, AOI-inspektion, elektrisk testning och slutlig kvalitetsinspektion.

För projekt som kräver högre tillförlitlighet stödjer vi ytterligare testkrav baserat på kundspecifikationer.

Kvalitetskontrollen fokuserar på:

• Kretskontinuitet
• Isoleringsprestanda
• Lödbarhet
• Lagerinriktning
• Tillverkningskonsistens

Anpassad PCB Engineering Support

Utveckling av styrsystem innebär ofta att balansera prestanda, kostnad och produktionsgenomförbarhet.

Vårt ingenjörsteam hjälper kunder med:

• PCB design granskning
• Stack-up optimering
• Materialval
• DFM-analys
• Prototypverifiering
• Massproduktionsövergång

Genom att delta tidigt i utvecklingsprocessen hjälper vi till att minska tillverkningsrisker och förbättra produkternas tillförlitlighet.

Varför välja Aisen Electronics Co., Ltd. för tillverkning av styrsystemskretskort

Styrsystem PCB-projekt kräver mer än tillverkningskapacitet. Leverantören måste förstå hur PCB-prestanda påverkar hela det elektroniska systemet.

Aisen Electronics Co., Ltd. tillhandahåller:

• Erfarenhet av skräddarsydd flerlagers PCB-tillverkning
• Stöd för industriella styrapplikationer
• Ingenjörshjälp från prototyp till produktion
• Flexibel produktionskapacitet för olika ordervolymer
• PCB och PCBA integrerade tjänster

Vi samarbetar med utrustningstillverkare och elektroniska utvecklare för att bygga tillförlitliga PCB-lösningar för automation och intelligenta styrapplikationer.

FAQ

Vad är skillnaden mellan styrsystem PCB och standard PCB?

Styrsystemskretskort innehåller vanligtvis mer komplexa kretsar, inklusive signalbehandling, kommunikationsgränssnitt och effektkontrollsektioner. De kräver bättre signalintegritet och tillförlitlighet.

Kan styrsystemets PCB stödja industriella kommunikationsgränssnitt?

Ja. PCB-designer kan stödja kommunikationsgränssnitt som RS485, CAN, Ethernet och andra industriella kommunikationskrav.

Tillverkar ni kretskort med hög strömstyrka?

Ja. Vi tillhandahåller kraftiga koppar-PCB-alternativ upp till 6oz för applikationer som kräver högre strömkapacitet.

Vilka PCB-lager är lämpliga för industriella kontroller?

Antalet lager beror på kretsens komplexitet. Enkla kontroller kan använda 2-4 lager, medan avancerade industrisystem ofta kräver flerlagerstrukturer.

Kan du tillhandahålla PCB-monteringstjänster?

Ja. Vi tillhandahåller PCB-tillverkning, komponentförsörjning, SMT-montering, testning och kompletta PCBA-lösningar.

Hur förbättrar du PCB-tillförlitligheten för industriella miljöer?

Tillförlitligheten förbättras genom korrekt materialval, tillverkningskontroll, elektriska tester och designoptimering baserat på applikationsförhållanden.

KontaktaAisen Electronics Co., Ltd.för skräddarsydda lösningar för tillverkning av PCB-styrsystem.
