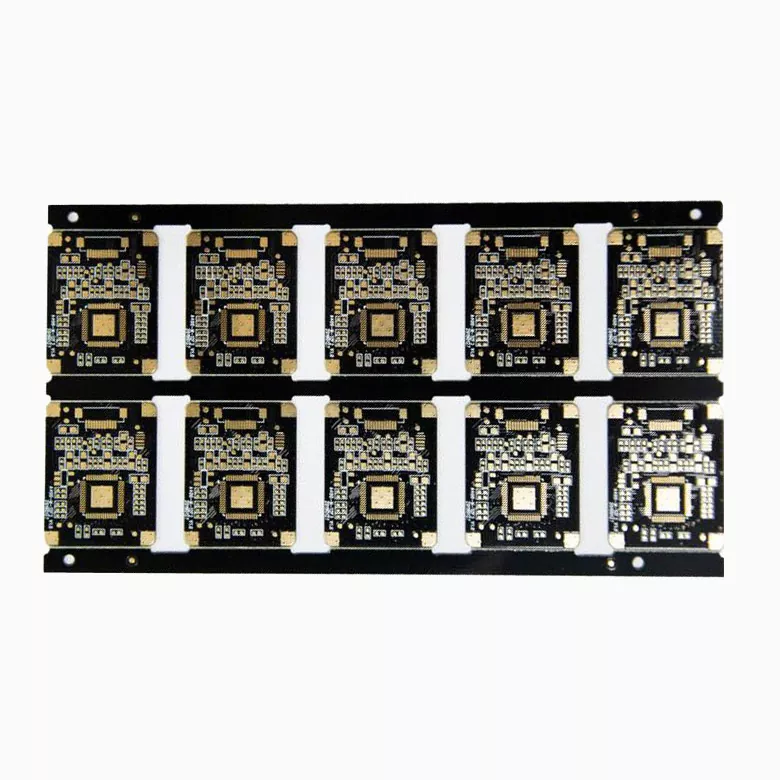

Aisen Electronics Co., Ltd. tillhandahåller PCB-lösningar för röntgendatortomografi designade för medicinska bildbehandlingssystem som kräver stabil signalöverföring och högdensitetskretsintegrering. Våra PCB:er stöder CT-sensorkontroll, bilddatabehandling och energihantering med flerskiktstillverkning, impedanskontroll, HDI-teknik och strikt kvalitetsinspektion för att hjälpa tillverkare av medicinsk utrustning att uppnå exakt och pålitlig bildprestanda.
Röntgendatortomografisystem förlitar sig på exakt elektronisk kontroll och stabil signalbehandling för att generera exakta diagnostiska bilder. PCB inuti en CT-skanner är inte bara en bärare för elektroniska komponenter utan också en kritisk plattform som ansluter detektormoduler, datainsamlingskretsar, strömhanteringsenheter och styrsystem.
Aisen Electronics Co., Ltd. tillverkar PCB-lösningar för röntgendatortomografi designade för tillverkare av medicinsk bildbehandlingsutrustning som kräver högdensitetslayouter, kontrollerad impedans, låg signalstörning och konsekvent produktionskvalitet.
CT-bildsystem behandlar en stor mängd digital information från flera detektorkanaler. All instabilitet som orsakas av signalförlust, impedansvariationer, termisk stress eller elektriskt brus kan påverka bildrekonstruktionens noggrannhet.
Till skillnad från vanliga industriella kretskort kräver CT PCB noggrann kontroll av:
Höghastighetssignalöverföring mellan detektor och bearbetningsenheter
Lågbruskretsar för känsliga analoga signaler
Stabil kraftleverans för bildmoduler
Långsiktig drift under kontinuerliga arbetsförhållanden
Komponentintegrering med hög densitet inom begränsat utrymme
Aisen Electronics samarbetar med ingenjörer för att optimera PCB-strukturer enligt applikationskraven, vilket säkerställer att kretsdesignen matchar prestandakraven för medicinsk bildutrustning.
Höghastighetssignalintegritet för CT-detektorapplikationer
Detektorsystemet är en av de känsligaste delarna av en CT-skanner. PCB:n måste bibehålla konsekvent elektrisk prestanda samtidigt som den överför signaler från flera sensorkanaler.
Vår tillverkningsprocess stöder:
Kontrollerad impedansdesign med ±8 % tolerans
Finlinjedirigering för högdensitetssignalvägar
Materialval med låg förlust för högfrekventa applikationer
Optimerad stack-up design för signalisolering
För CT-system som kräver stabil bilddataöverföring hjälper korrekt PCB-lagerkonfiguration och impedanskontroll till att minska signalförvrängning under drift.
Multi-Layer PCB Manufacturing för komplexa medicinska bildbehandlingssystem
Modern CT-utrustning integrerar tusentals elektroniska anslutningar i kompakta enheter. PCB-strukturer i flera lager tillhandahåller det routingutrymme som krävs för komplexa signal-, kraft- och jordningsnätverk.
Aisen Electronics tillverkar:
4-lagers till 32-lagers stela PCB
HDI PCB strukturer
Micro-via och blind via design
BGA-komponentlayouter med hög densitet
Tekniska möjligheter inkluderar:
Parameter
Förmåga
Minsta linjebredd/avstånd
0,076 mm / 3 mil
Minsta micro via storlek
0,1 mm
BGA-paketstöd
Ned till 0,22 mm dyna diameter
Maximal koppartjocklek
Upp till 6 oz
Skivtjocklek
0,3 mm - 5,0 mm
Maximal brädstorlek
810 mm × 490 mm
Dessa funktioner gör det möjligt för CT-tillverkare att integrera kompakta styrkretsar med bibehållen elektrisk prestanda.
Materialval för medicinsk bildbehandling PCB-applikationer
Materialvalet påverkar direkt signalstabilitet, termisk prestanda och livslängd.
Beroende på CT-systemkrav tillhandahåller Aisen Electronics:
Material med hög Tg
Lämplig för utrustning som arbetar under kontinuerlig belastning. Högre glasövergångstemperaturer förbättrar dimensionsstabiliteten under tillverkning och drift.
Lågförlust PCB-material
Används för höghastighetssignalöverföring där dielektriska egenskaper påverkar signalnoggrannheten.
Kraftiga koppar-PCB-strukturer
Koppartjocklek upp till 6 oz stöder applikationer som kräver högre strömkapacitet och förbättrad termisk avledning.
Materialvalet utvärderas baserat på driftfrekvens, effektbehov, kortstruktur och miljöförhållanden.
Tillverkningsprocesskontroll för medicinsk PCB-produktion
Medicinsk bildutrustning kräver konsekvent produktionskvalitet eftersom PCB-fel kan påverka hela diagnossystemet.
Aisen Electronics tillämpar kvalitetskontrollpunkter under hela tillverkningen:
Inkommande materialinspektion
Alla inkommande laminat, kopparmaterial och komponenter kontrolleras enligt produktionskraven innan de påbörjas i tillverkningen.
Övervakning av tillverkningsprocess
Kritiska processer inklusive borrning, laminering, kopparplätering, bildbehandling och ytbehandling övervakas genom inspektioner under processen.
Test av elektrisk prestanda
Färdiga kort genomgår elektriska tester för att verifiera:
Öppen och kortslutningsprestanda
Signalanslutningens tillförlitlighet
Konduktivitet lager till lager
Slutlig kvalitetsinspektion
Före leverans inspekteras varje batch enligt kundens specifikationer, inklusive utseendeinspektion, dimensionskontroll och förpackningsbekräftelse.
Ytbehandlingsalternativ för montering av CT PCB
Medicinsk avbildningsutrustning kräver stabila lödanslutningar och långvarig komponenttillförlitlighet.
Aisen Electronics erbjuder flera ytbehandlingsalternativ:
ENIG (Electroless Nickel Immersion Gold)
Ger utmärkt lödbarhet och korrosionsbeständighet, vanligtvis används för högdensitetskomponenter.
OSP Ytbehandling
Lämplig för applikationer som kräver plana kopparytor och blyfri monteringskompatibilitet.
Immersion Silver
Används för applikationer som kräver god elektrisk prestanda och lödningssäkerhet.
Valet av ytbehandling beror på monteringsprocessen, lagringskrav och komponenttyp.
PCBA-monteringskapacitet för medicinsk bildbehandlingselektronik
Förutom PCB-tillverkning tillhandahåller Aisen Electronics PCB-monteringstjänster för tillverkare av medicinsk bildbehandling.
Vår monteringskapacitet inkluderar:
01005 miniatyrkomponenter
Fina BGA-paket
Blandad SMT och genomgående montering
Automatiserad optisk inspektion (AOI)
Röntgeninspektion för dolda lödfogar
Monteringsparametrar:
Punkt
Förmåga
Minsta komponentstigning
0,38 mm
Placeringsnoggrannhet
±0,025 mm
Tjocklekskontroll för lödpasta
±0,03 mm
Maximal komponenthöjd
13 mm
Denna integrerade tillverkningsmetod hjälper till att minska kommunikationskostnaderna mellan PCB-tillverkning och monteringsstadier.
Produktionsledtid för CT PCB-projekt
Tillverkare av medicinsk utrustning kräver ofta förutsägbara produktionsscheman för prototypvalidering och massproduktion.
Typiska ledtider:
PCB typ
Prototyp
Massproduktion
4-lagers PCB
3-4 arbetsdagar
10-12 arbetsdagar
6-lagers PCB
5-6 arbetsdagar
12-14 arbetsdagar
8+ lager PCB
Enligt strukturens komplexitet
Anpassat schema
Den faktiska leveranstiden beror på materialtillgänglighet, PCB-struktur, kvantitet och testkrav.
Att välja en PCB-leverantör för CT-utrustning kräver mer än tillverkningskapacitet. Ingenjörsstöd, processkontroll och produktionskonsistens påverkar direkt tillförlitligheten hos den slutliga medicintekniska produkten.
Aisen Electronics Co., Ltd. stöder tillverkare av medicinsk bildbehandling med:
Erfarenhet av komplex multi-layer PCB produktion
HDI och högdensitetssammankopplingsförmåga
Kontrollerade impedanstillverkningsprocesser
Kompletta PCB- och PCBA-tjänster
Flexibel support från prototyputveckling till volymproduktion
Vi samarbetar med utrustningstillverkare för att utveckla PCB-lösningar som uppfyller de elektriska och mekaniska kraven för moderna CT-bildsystem.
Vanliga frågor om PCB med röntgentomografi
Vilken typ av PCB används i röntgen-CT-skannrar?
CT-skannrar använder vanligtvis styva kretskort i flera lager, HDI-kretskort och specialiserade styrkort för detektormoduler, bildbehandlingsenheter och energihanteringssystem.
Varför kräver CT-utrustning PCB-konstruktioner med hög densitet?
CT-system innehåller flera elektroniska moduler i begränsat installationsutrymme. PCB-teknik med hög densitet gör att fler signalkanaler och komponenter kan integreras samtidigt som routingprestanda bibehålls.
Hur påverkar PCB-kvaliteten CT-bildprestanda?
PCB-design påverkar signalöverföringsstabilitet, elektrisk bruskontroll och databearbetningsnoggrannhet. Dålig PCB-prestanda kan påverka systemets tillförlitlighet och bildkonsistens.
Kan Aisen Electronics tillverka prototyp CT PCB?
Ja. Aisen Electronics stödjer prototypproduktion och volymtillverkning med olika lagerantal, material och ytfinish.
Vilka PCB-testmetoder finns tillgängliga?
Testning inkluderar elektrisk testning, AOI-inspektion, dimensionell inspektion och tillverkningsprocessverifiering baserat på kundens krav.
Ja. Vi tillhandahåller PCBA-montering inklusive SMT-placering, inspektion och leverans av färdiga skivor.
Kontakta Aisen Electronics för röntgen-CT PCB-tillverkning
Om du utvecklar medicinsk bildbehandlingsutrustning och behöver PCB-lösningar för CT-system, kan Aisen Electronics Co., Ltd. tillhandahålla tillverkningsstöd baserat på dina elektriska, mekaniska och produktionskrav.
Kontakta vårt ingenjörsteam för att diskutera PCB-specifikationer, prototypkrav och produktionsplaner.
