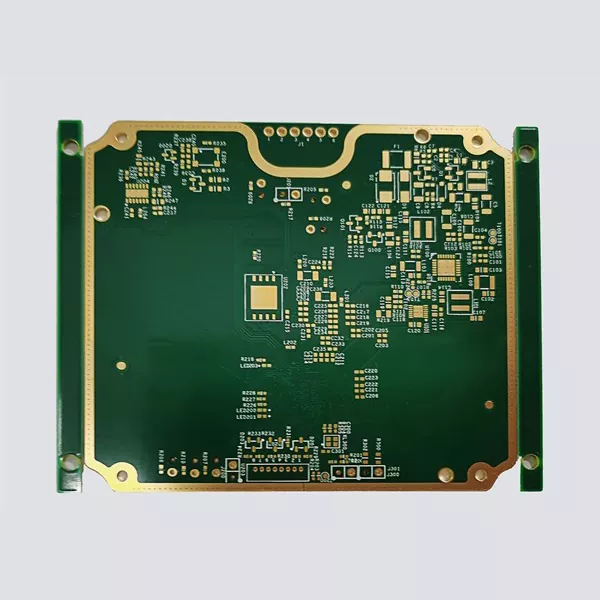

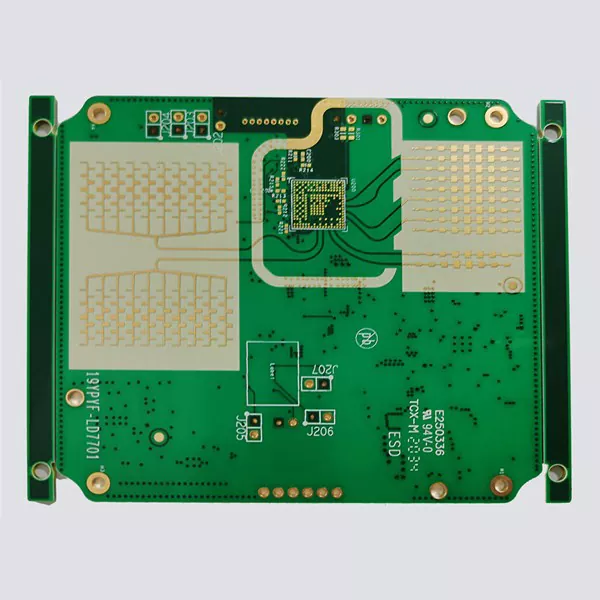

Satellitkommunikationskretskort

Satellitkommunikationskretskort är inte bara ett kretskort med högt lager. Den fungerar som den elektriska anslutningsplattformen mellan RF-moduler, kraftsystem, signalbehandlingsenheter och kommunikationsantenner. I satellitapplikationer måste kretskortet upprätthålla stabil signalöverföring samtidigt som det står inför vakuumförhållanden, temperaturfluktuationer, vibrationer under uppskjutning och extremt begränsade underhållsmöjligheter efter utplacering.

Aisen Electronics Co., Ltd. tillverkar flerskikts- och HDI-kretskort för satellitkommunikationssystem där signalintegritet och långsiktig tillförlitlighet är avgörande. Vår tillverkningsprocess fokuserar på att kontrollera impedans, dielektrisk konsistens, kopparfördelning och strukturell stabilitet för att uppfylla kraven på elektronisk utrustning för flyg- och rymdfart.

Jämfört med konventionella industriella kommunikationskort kräver satellitkretskort strängare kontroll av materialegenskaper och tillverkningstoleranser eftersom även små signalförluster eller elektriska variationer kan påverka kommunikationsavstånd, datanoggrannhet och systemstabilitet.

Hur satellitkommunikationskretskort fungerar i rymdsystem

En satellitkommunikationskretskort fungerar som signalöverföring och kontrollgränssnitt inuti kommunikationsutrustning.

Under drift överförs mottagna RF-signaler från antennen genom transmissionsledningar på PCB till lågbrusförstärkare och signalbehandlingskretsar. Efter bearbetning dirigerar kortet konverterade signaler till sändningsmoduler, effektförstärkare och antennkontrollsystem.

PCB-strukturen påverkar direkt denna process.

Till exempel, när högfrekventa signaler går genom kopparspår, kan förändringar i spårbredd, dielektrisk tjocklek eller materialegenskaper orsaka impedansvariationer. Detta kan leda till signalreflektion, dämpning eller elektromagnetisk störning.

Därför kräver tillverkning av kretskort för satellitkommunikation exakt kontroll av:

• dielektrisk konstant stabilitet
• kontrollerad impedansdirigering
• likformighet i koppartjocklek
• noggrannhet för skiktjustering
• via strukturtillförlitlighet

Aisen Electronics optimerar PCB stack-up design enligt driftsfrekvens, signaltyp och applikationskrav snarare än att använda standard kommunikations PCB konfigurationer.

Satellit-PCB vs standardkommunikations-PCB: nyckelskillnader

Många kommunikationsenheter använder flerlagers PCB, men satellitapplikationer har mycket strängare krav.

Ett satellitkretskort kan inte bara förlita sig på elektrisk anslutning. Styrelsens struktur måste upprätthålla stabil prestanda under hela uppdragets livscykel.

Det är därför materialval, stack-up design och tillverkningsprocesskontroll blir kritiska delar av PCB-utvecklingen.

Högfrekvent PCB-design för satellitkommunikation

Satellitkommunikationssystem arbetar ofta i GHz-frekvensområden där traditionella PCB-strukturer kan introducera onödig signalförlust.

För högfrekvenskretsar fokuserar Aisen Electronics på:

• överföringsledningar med kontrollerad impedans
• dielektriska material med låg förlust
• optimerad koppartjocklek
• exakt lagerregistrering

Till exempel kräver RF-transmissionsledningar ett specifikt förhållande mellan ledarbredd, dielektrisk tjocklek och materialegenskaper. Om impedansen ändras under tillverkningen kan signalen uppleva reflektion och minskad överföringseffektivitet.

Vår PCB-tillverkning stöder impedanskontrollerade konstruktioner med flerskiktsstrukturer upp till 32 lager, vilket hjälper ingenjörer att utveckla kompakta kommunikationsmoduler utan att offra RF-prestanda.

HDI-teknik för miniatyriserad satellitelektronik

Trenden med satellitelektronik går mot mindre storlek och högre funktionalitet.

Traditionella flerskiktiga PCB-strukturer kräver ofta mer fysiskt utrymme eftersom komponentanslutningar är beroende av genomgående hål. HDI-tekniken ändrar detta tillvägagångssätt genom att använda mikrovias och routing med fin linje för att öka ledningstätheten.

För satellitkommunikationsmoduler ger HDI fördelar inklusive:

• minskad PCB-storlek och vikt
• kortare signalvägar
• förbättrad högfrekvent prestanda
• stöd för BGA-enheter med fin tonhöjd

Aisen Electronics stöder mikrovia-strukturer ner till 0,1 mm och fina spåravstånd ner till 3 mil för kompakta kommunikationsutrustningsdesigner.

Värmehanteringsutmaningar i satellit-PCB-tillverkning

Värmehantering är en stor utmaning inom satellitelektronik eftersom det inte finns något traditionellt luftkylningssystem i rymden.

Electronic components generate heat during signal processing and power amplification. Without proper thermal design, temperature accumulation can accelerate component aging and affect signal stability.

Satellitkommunikationskretskort kräver noggrann kopparlayout för att skapa effektiva värmeledningsvägar.

Aisen Electronics använder:

• flerskikts kopparfördelning
• tunga kopparalternativ
• termiska via strukturer
• skräddarsydda lösningar för skivtjocklek

För effektförstärkarkretsar och högströmskommunikationsmoduler påverkar valet av koppartjocklek direkt värmeavledningsförmågan och långsiktig tillförlitlighet.

Tillverkning av kvalitetskontroll för Aerospace Communication PCB

I satellittillämpningar beror PCB-tillförlitligheten inte bara på design utan också på tillverkningskonsistens.

Aisen Electronics kontrollerar kritiska tillverkningssteg inklusive:

Inkommande laminatbesiktning
Materialegenskaper kontrolleras före produktion för att säkerställa överensstämmelse med designkrav.

Kontroll av lagerinriktning
Flerskiktskort kräver noggrann registrering mellan interna skikt för att förhindra öppna kretsar och impedansvariationer.

AOI-inspektion
Automatiserad optisk inspektion identifierar mönsterdefekter före elektrisk testning.

Test av elektrisk prestanda
Varje PCB genomgår elektrisk verifiering för att bekräfta kretskontinuitet och isoleringsprestanda.

Denna process minskar tillverkningsriskerna innan korten går in i kundens monterings- och systemintegreringsstadier.

Varför Aisen Electronics för satellitkommunikations-PCB-projekt

Att utveckla satellitkommunikationselektronik kräver mer än PCB-tillverkningskapacitet. Leverantören måste förstå hur PCB-strukturen påverkar RF-prestanda, termiskt beteende och systemtillförlitlighet.

Aisen Electronics Co., Ltd. tillhandahåller tekniskt stöd från optimering av PCB-stack-up till slutlig tillverkning, och hjälper kunder att lösa utmaningar relaterade till högfrekvensöverföring, miniatyriserad design och tillförlitlighetskrav för flygindustrin.

Vår erfarenhet av flerskikts-, HDI- och precisions-PCB-tillverkning gör det möjligt för oss att stödja satellitkommunikationsprojekt som kräver stabil prestanda och jämn produktionskvalitet.
