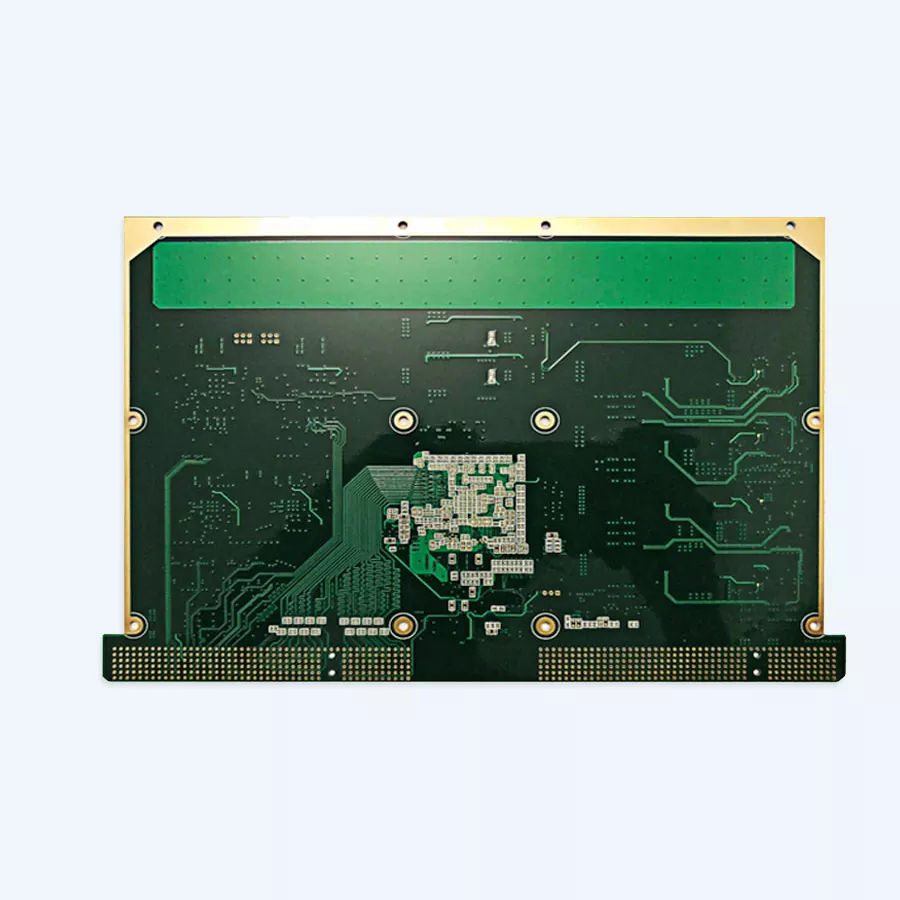

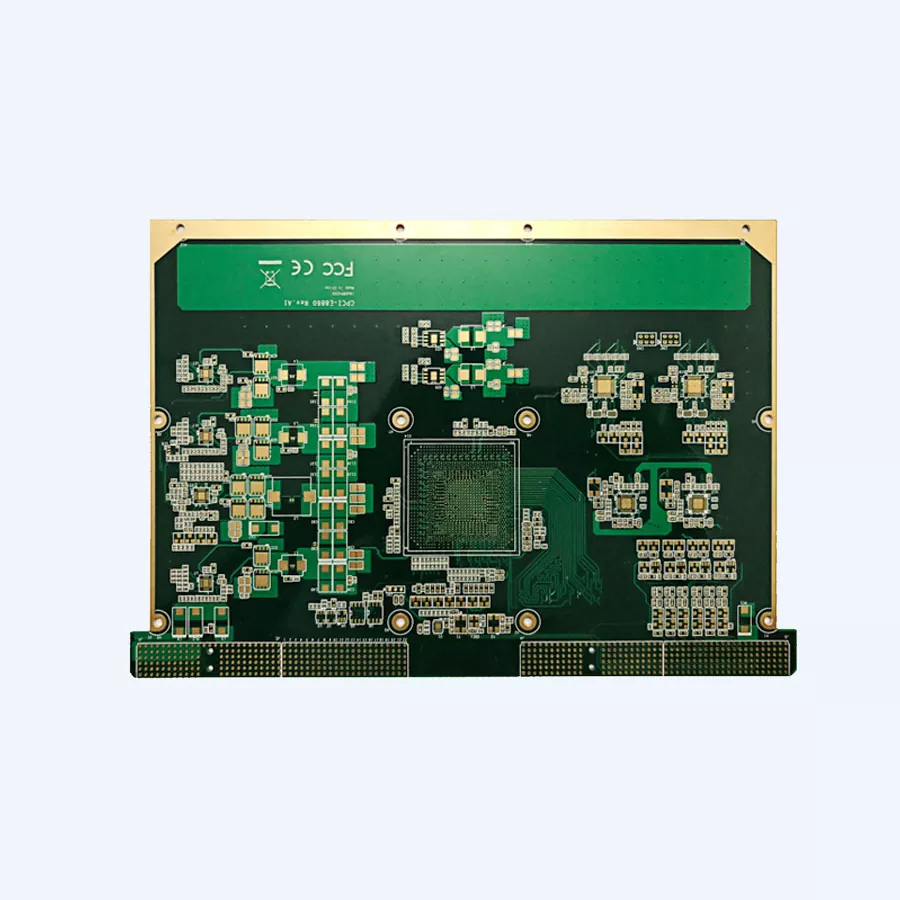

Kommunikationsservrar PCB

Våra flerskiktiga ark baksida komplexa riktningsdesigner grundläggande för priduct-applikationer. Vi gör ark förlängning från 4 till 32 lager, med minst linjebredder på 3 mil och delande elasticitet som garanterar idealisk flaggöverföring. Exaktheten i vår tillverkningsförberedelse säkerställer att din kommunikationshårdvara presterar med högsta effektivitet.

Avancerad tillverkningskapacitet för kommunikationsinfrastruktur

Vårt toppmoderna kontor hanterar allt från snabba modeller till massgenereringsvolymer. För kommunikationsservrar, vi föreskriver vanligtvis flerskiktsuppsättningar som ger den nödvändiga kontrollöverföringen och flaggstyrningsmöjligheterna dina applikationer kräver.

Viktiga tekniska specifikationer

High-density interconnect-funktioner:

· BGA-kuddestöd ner till 0,2 mm för högintegrerade processorer

· Minsta viastorlekar på 0,1 mm för kompakta mönster

· Kontrollerade impedanstoleranser inom ±10 % (±8 % för speciella krav)

· Maximal koppartjocklek upp till 6 OZ för krafttillämpningar

Lagerkonfigurationsalternativ:

· Enkel- och dubbelsidiga skivor för grundläggande applikationer

· 4-32 lager flerskiktskort för komplexa serverarkitekturer

· HDI-teknik som stöder 1+N+1- och 2+N+2-konfigurationer

· Maximala bildförhållanden upp till 12:1 för speciella applikationer

Omfattande kvalitetskontroll för uppdragskritiska tillämpningar

Kvalitet är fortfarande vår högsta prioritet när vi tillverkar dinkommunikationsservrar pcb. Vårt omfattande ramverk för kvalitetsadministration garanterar att varje styrelse uppfyller dina beslut någon gång nyligen skickat.

Kvalitetsstatistik:

· Produktutbyte ≥ 99,8 %

· Leverans i tid ≥ 99 %

· Andelen kundklagomål ≤ 0,5 %

· Kundnöjdhet ≥ 98 %

Vår 25-stegs flerskiktiga kartongtillverkning innehåller många granskningsfokus. Från att närma sig tyggranskning genom sista kvalitetsbekräftelse håller vi strikt kontroll över varje generationsperspektiv. AOI (Robotiserad Optical Review) ramverk fångar potentiella problem tidigt, medan elektriska tester godkänner användbarhet en tid nyligen förpackat.

Alternativ för ytbehandling

Kommunikationsserverapplikationer kräver ofta speciella ytomslutningar för idealisk prestanda:

· ENIG (Electroless Nickel Immersion Gold): Utmärkt för komponenter med fin stigning

· OSP (Organic Solderability Preservative): Kostnadseffektivt för standardapplikationer

· Immersion Silver: Överlägsna elektriska egenskaper för högfrekvensdesign

· Hårt guld: Hållbar finish för kantkontakter och kontaktytor

Snabba handläggningstider för kritiska projekt

Vi förstår att kommunikationsstiftelser ofta har snäva förfallodatum. Våra strömlinjeformade generationsformer förmedla kvalitetsblad snabbt:

Leveranstidslinje:

· 4-lagerbrädor: 3-4 dagar (prover), 10-12 dagar (produktion)

· 8-lagers skivor: 6-8 dagar (prover), 14-16 dagar (produktion)

· 12-lagers skivor: 10 dagar (prover), 16-18 dagar (produktion)

· Komplexa mönster (>14 lager): Anpassad tidslinje baserad på specifikationer

Kompletta PCBA-tjänster

Utöver oskyddad korttillverkning erbjuder vi omfattande PCBA-administrationer för din kommunikationsserver satsningar. Våra insamlingsmöjligheter inkluderar:

· Komponentanskaffning och hantering av försörjningskedjan

· SMT träffas med noggrannhet ner till 01005 komponenter

· Komponenttillsats genom hål och våglödning

· Funktionstestning och kvalitetsvalidering

· Lådkonstruktionen samlas för total ramintegration

Våra PCBA förbereder kapaciteter tillbaka komponentstorlekar från 01005 chips upp till 45 mm komponenter, med arrangemang precision insida ±0,025 mm för grundläggande applikationer.

Värmehanteringslösningar

Kommunikationsservrar producerar anmärkningsvärt varmt under drift. Våra PCB-planer ansluter sig till varm administration belyser det erbjuda hjälp att hålla uppe idealiska arbetstemperaturer:

· Tung kopparframkallning (upp till 6 OZ) för att göra steg varma avledning

· Termiska vias för skickligt varmt utbyte mellan lagren

· Kopparhällningsmetoder för verkligen varmfördelning

· Materialval optimerat för varm prestanda

Samarbeta med erfarenhet du kan lita på

På Akeson Circuit har vi årtionden av engagemang i tillverkning av kommunikationsservrars PCB. Vår designgrupp arbetar nära med din plangrupp för att optimera kortformat för tillverkningsbarhet samtidigt som du håller koll på det elektriska prestanda.

Oavsett om du behöver modellblad för proof-of-concept-testning eller generering av stora volymer för arrangemang, skalar vi vår förvaltningar för att uppfylla dina förutsättningar. Vårt kontor formar ark från 50x50mm upp till 810x490mm, förpliktar allt från kompakta organiseringsswitchar till enorma servermoderkort.

Redo att diskutera ditt nästakommunikationsservrar pcb projekt? Kontakta vårt erfarna team på violet@akesonpcb.com. Vi kommer att arbeta med dig för att utveckla tillverkningslösningar som uppfyller dina tekniska krav, kvalitetsstandarder, och leveransscheman. Din kommunikationsinfrastruktur förtjänar den tillförlitlighet och prestanda som kommer från samarbetar med Shenzhen Aisen Electronics Co., Ltd.
